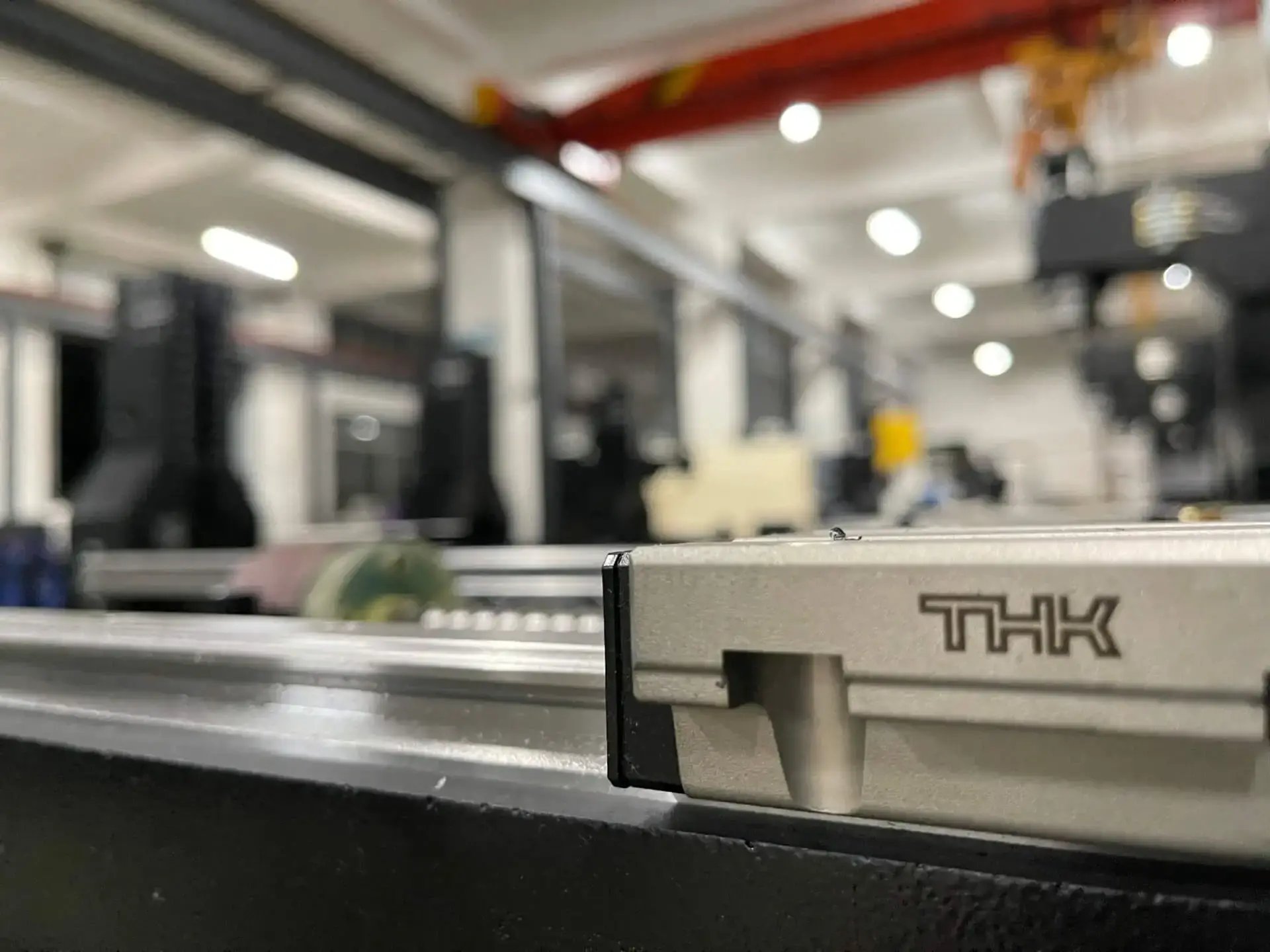

Saznajte zašto se mi u SYIL-u oslanjamo na THK sustave linearnog gibanja.
Linearna vodilica gibanja bitan je element svakog stroja za rezanje ili alatnog stroja. Podržava gibanje aplikacija osiguravajući da se elementi alatnog stroja ili alata za rezanje kreću duž određenih putanja.
Linearna vodilica odgovorna je za ravno, glatko i ravno linearno gibanje u alatima za rezanje ili alatnim strojevima. Takvo besprijekorno linearno gibanje osigurava visoku točnost i preciznost u obradi.

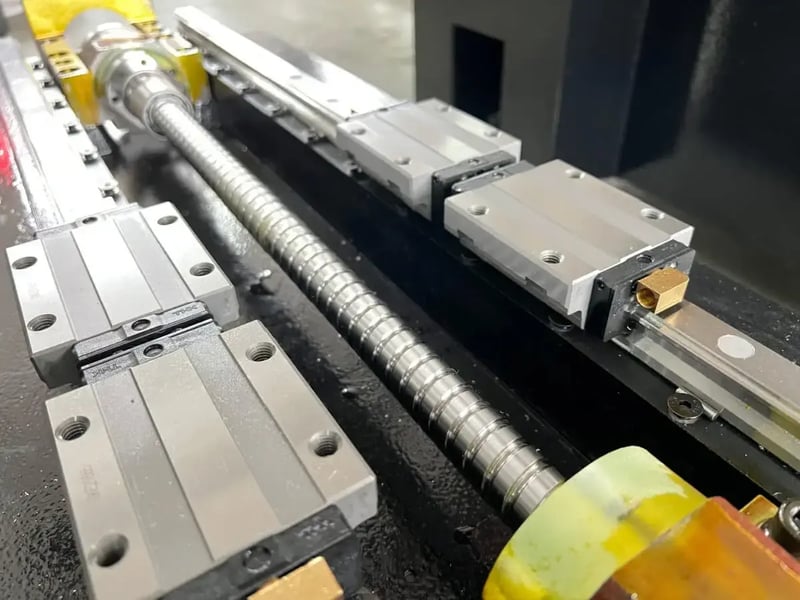

Konkretno, sve linearne vodilice sastoje se od bloka ili kolica, kugličnih ležajeva i sustava tračnica. Kolica ili blok podupiru teret i kreću se duž LM vodilice. S druge strane, kuglični ležajevi osiguravaju glatko gibanje. Rezultirajuće gibanje precizno pomiče stol stroja duž njegovih X, Y i Z osi.
S toliko tvrtki koje sada proizvode LM vodilice, odabir najbolje vodilice može biti zastrašujući zadatak. Međutim, THK-ovi sustavi linearnog gibanja ističu se iz mase. Renomirana japanska tvrtka vodeći je proizvođač visokokvalitetnih vodilica. Njegovi proizvodi karakteriziraju visoka preciznost, velike brzine, maksimalna ušteda energije, izdržljivost i visoka krutost.
U SYIL-u koristimo THK linearne vodilice za naše CNC proizvode iz sljedećih razloga:
1. Robusna nosivost i krutost
Jedna od najvažnijih odluka koju morate donijeti pri odabiru linearne vodilice je njezina sposobnost održavanja robusnih nosivosti. Ta sposobnost određuje vrijednost i performanse vašeg stroja, stoga bi dobar sustav trebao biti u stanju podnijeti znatno velika opterećenja.
I naravno, THK proizvodi imaju robusnu nosivost. Imaju veliku kontaktnu površinu između tračnice i kugličnih ležajeva, što ih čini vrlo otpornima.
Utori tračnice na tračnici imaju polumjer gotovo jednak polumjeru kugličnog ležaja, što maksimizira nosivost. Također ima jedinstvenu kontaktnu strukturu R-utora koja može podnijeti 13 puta veće opterećenje od konvencionalne površinske kontaktne strukture.
I uz veća dopuštena opterećenja, THK proizvodi također nudi veću krutost i dugi vijek trajanja. Kontaktna struktura R-Groove smanjuje elastičnu deformaciju i time maksimizira čvrstoću.
2. Ograničena vjerojatnost habanja
Trošenje linearne vodilice određuje njezin vijek trajanja. Na površinama kuglica ležaja i greda dolazi do krhotina, što uzrokuje krhotine ove bitne strojne komponente. To krhotine se nastavlja sve dok stroj više ne može ispravno funkcionirati.
Zbog prirodnih kvarova tijekom vijeka trajanja, krhotine ili trošenje linearnog sustava gibanja često se mogu pojaviti tijekom vremena. Također se mogu pojaviti zbog neusklađenosti ili loše montaže, nedovoljnog ili nedosljednog podmazivanja, neravnih površina ili prodora vode ili stranih tvari.
Možete pomoći da linearno Zaštitite THK vodilice od habanja poduzimanjem potrebnih mjera opreza za održavanje i upotrebu. Posebno ih držite bez vode, koja bi mogla dovesti do korozije. Naravno, redovito podmazivanje i izbjegavanje neovlaštenog rukovanja sustavom pomoći će u sprječavanju habanja.
Osim toga, THK osigurava da se sustav ispravno poravnava tijekom montaže i savršeno prianja na površinu za montažu. Nema udubljenja, što THK čini dobrim izborom za vodilice. Budući da je habanje vrlo nisko, ne morate remontirati klizne površine svojih vodilica. Nadalje, samo trebate redovito nadopunjavati mast ili mazivo. Nedostatak održavanja i nedovoljno podmazivanje značajno će smanjiti vaše troškove održavanja.
3. Učinkovito smanjuje trenje i troši malo energije
Linearne vodilice THK koriste kuglične ležajeve koji se glatko kreću duž staze. Ovaj koncept, obično poznat kao linearizacija valjkastih ležajeva, omogućuje visoku preciznost i smanjeno trenje na kontaktnim točkama. Valjkasti elementi kruže unutar staze tijekom kretanja u suprotnom smjeru.
Ovaj sustav je popularan kod mnogih proizvođača linearnih vodilica, a THK nije iznimka. To olakšava instalaciju i održavanje vašeg CNC stroja. A uz pravilno održavanje i profesionalnu instalaciju, potrošnja energije se značajno smanjuje. A tko ne bi želio uštedjeti na troškovima energije u ovim izazovnim ekonomskim vremenima?
Ove značajke čine CNC strojeve s LM vodilicama idealnim za razne primjene, uključujući proizvodnju noževa po narudžbi.
4. Brzi pokreti za smanjenje pogonske snage
THK linearne vodilice imaju izrazito nizak otpor trenja. To znači konkurentno veće brzine, što omogućuje visoku propusnost u proizvodnji komponenti, alata ili dijelova. To, zauzvrat, povećava vašu produktivnost.
Performanse kao funkcija brzine i sile također igraju važnu ulogu u performansama i produktivnosti linearnih vodilica. I u tom smislu, kod THK vodilica ćete naći malo mana. Imaju glatke površine bez nepotrebnih udubljenja. Također imaju nizak otpor trenja, što znači da se tijekom rada gubi malo pogonske snage.
To rezultira manjim zahtjevima za mehanizam prijenosa snage i izvora. Nizak otpor trenja i glatko radeći dijelovi smanjuju pogonski moment i štede prijeko potrebnu snagu. Neovisne studije pokazuju da THK linearni sustavi vodilica mogu smanjiti pogonsku snagu do 80%. Nadalje, poboljšavaju radnu učinkovitost za 20 do 30 posto.
5. THK Linear Motion Systems Hohe Positionierungspräzision
Konačno, točnost i preciznost također igraju važnu ulogu pri odabiru linearne vodilice i CNC stroja. One određuju ponovljivost i vašu sposobnost dosljedne proizvodnje identičnih dijelova, komponenti ili proizvoda. Zanimljivo je da THK linearne vodilice ne zaostaju u tom pogledu, zahvaljujući svom savršenom poravnanju i proizvodnji.
Preciznost ili točnost, kao pojam koji se koristi kod vodilica s recirkulirajućim kugličnim ležajevima, opisuje do pet različitih karakteristika. To se, naravno, odnosi bez obzira na druge specifikacije poput prednaprezanja, konfiguracije montaže i veličine LM sustava vodilica.
Pet aspekata uključuju toleranciju visine između kolica i sklopa tračnice, dopuštenu razliku visine između različitih blokova na svakoj tračnici i toleranciju širine sklopa bloka i tračnice. Drugi uključuju dopuštenu razliku širine između različitih blokova na istoj tračnici i postojeću paralelnost između različitih referentnih rubova bloka i tračnice. THK vodilice zadovoljavaju sve ove specifikacije.
Točnost rada i konfiguracija montaže tračnica i kugličnih ležajeva također određuju preciznost. Tvrtka osigurava savršene mehanizme za montažu i kotrljanje za THK vodilice. Dakle, postoji minimalna razlika između statičkog i dinamičkog trenja, što gotovo ne dovodi do gubitka kretanja.
Diploma
Odabir najbolje linearne vodilice postaje još izazovniji ako ne znate koje značajke uzeti u obzir. Međutim, u SYIL-u se oslanjamo na THK sustave linearnog gibanja za naše CNC strojeve. Odlikuju se robusnom nosivošću i krutošću, visokom preciznošću, velikim brzinama i niskim zahtjevima za pogonskom snagom. Također se mogu pohvaliti niskim otporom trenja i visokom otpornošću na habanje, što produžuje njihov vijek trajanja.
Sve su to značajke koje posjeduju naši CNC strojevi. Pogledajte naše Cijene CNC strojeva i besplatne ponude.
