SYIL R1 sustav za upravljanje

Opsluživanje strojeva s KUKA motorom

Za dijelove do 3 kg / Nosivost 6,7 kg / Doseg 901 mm

Zatražite ponudu

Težina dijela

Maks

3 kg

Robotska ruka

nosivost:

6.7 kg

Doseg:

901 mm

IP razina:

IP65 | IP67 [ruka|zapešće]

Ponovljivost poze (ISO 9283):

± 0.02 mm

Robot Tooling

Paralelna pneumatska hvataljka:

1

Set univerzalnih prstiju:

1

Mlaznica za čišćenje:

1

Udar po čeljusti:

8mm

Sila zatvaranja/otvaranja:

550/610 N

Ostali podaci

Način rukovanja materijalom:

Uzorak mreže

Dostupan prostor:

600 x 520 x 150 mm

Veličina jedinice:

850 x 1200 x 2000 mm

Promjer drške alata:

ø40/ø32 mm

SYIL R1

Unaprijed pripremljeno rješenje dizajnirano za male radionice za automatizaciju zadataka opsluživanja strojeva, posebno za proizvodnju s velikim brojem komada i malim količinama.

Zatražite ponudu

SYIL R1 - Pokreće ga KUKA i Siemens

Otkrijte sljedeću razinu produktivnosti

Iskusite prednosti pojednostavljene automatizacije uz SYIL R1 sustav za opsluživanje strojeva. Potpuno rješenje za automatizaciju koje se brzo instalira i jednostavno koristi s vašeg SINUMERIK 828D. R1 uklanja ručne i repetitivne zadatke iz vaših CNC operacija automatizacijom procesa utovara i istovara.

Izgrađen s KUKA-inim pouzdanim 6-osnim robotom, SYIL R1 sustav za opsluživanje strojeva savršeno je rješenje za zadatke s velikim brojem zadataka i malim volumenom.

Sada možete posvetiti vrijeme rastu svog poslovanja umjesto obavljanju repetitivnih zadataka!

Dobijte cijene

Zašto odabrati SYIL automatizirano opsluživanje strojeva?

Sustav za opsluživanje strojeva R1 praktično je i pristupačno rješenje za male radionice koje žele automatizirati procese opsluživanja strojeva, poboljšati učinkovitost i smanjiti ovisnost o ručnom radu.

Ukratko, navedimo ključne prednosti SYIL R1 ćelije za opsluživanje strojeva

SYIL R1 - Što se nalazi u ovom unaprijed pripremljenom rješenju?

R1 ćelija je dizajnirana za automatizaciju ponavljajućih zadataka povezanih s opsluživanjem strojeva, poput utovara i istovara dijelova u CNC strojeve. Robot autonomno uzima dijelove s ravnog stola, utovaruje ih u stroj, uklanja gotovi dio i ponovno ga postavlja na ravni stol ili na bilo koji drugi mehanizam za izvlačenje.

R1 paket uključuje:

  • Kompaktni okvir s ravnim stolom za rukovanje materijalima
  • KUKA robotsku ruku
  • robotsku opremu
  • dodatne opcije prihvata obratka i dvostruke hvataljke
  • ćelija je pripremljena za plug-and-play integraciju s bilo kojim SYIL Siemensovim strojem
  • automatska vrata (ako se R1 kupi zajedno sa SYIL strojem)

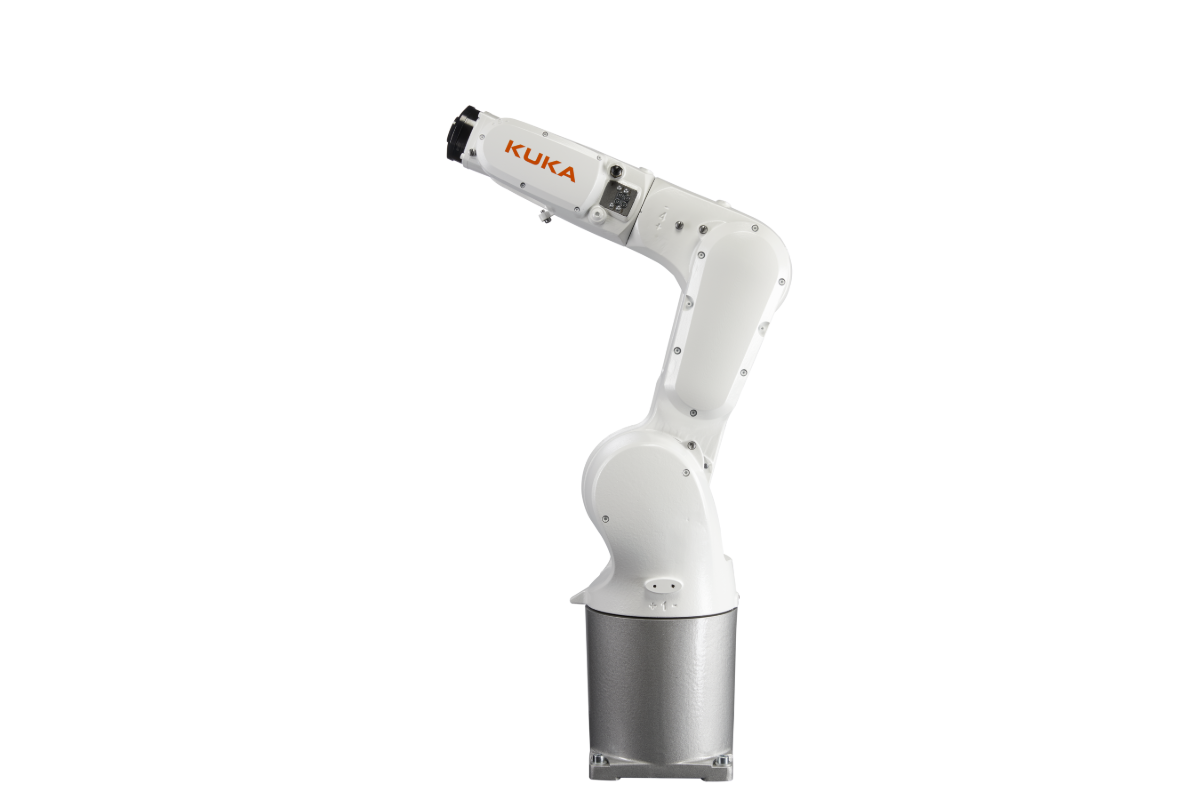

KUKA robotska ruka

Pouzdan mali industrijski 6-osni robot s maksimalnom nosivošću od 6,7 kg.

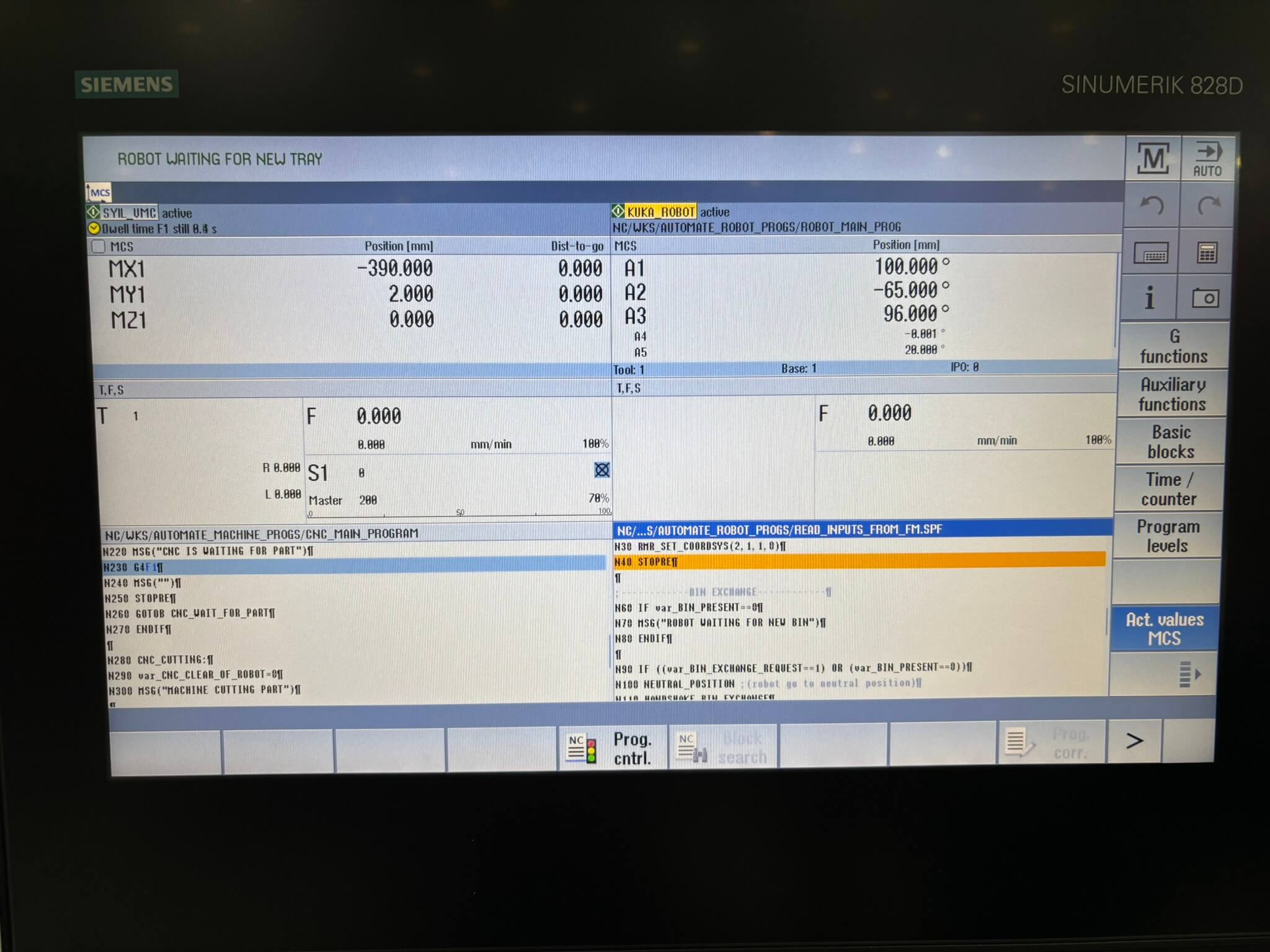

Siemens SINUMERIK

Integrirano rješenje za automatizaciju za radionice, koje omogućuje besprijekorno upravljanje CNC strojevima i KUKA robotima s jednog sučelja.

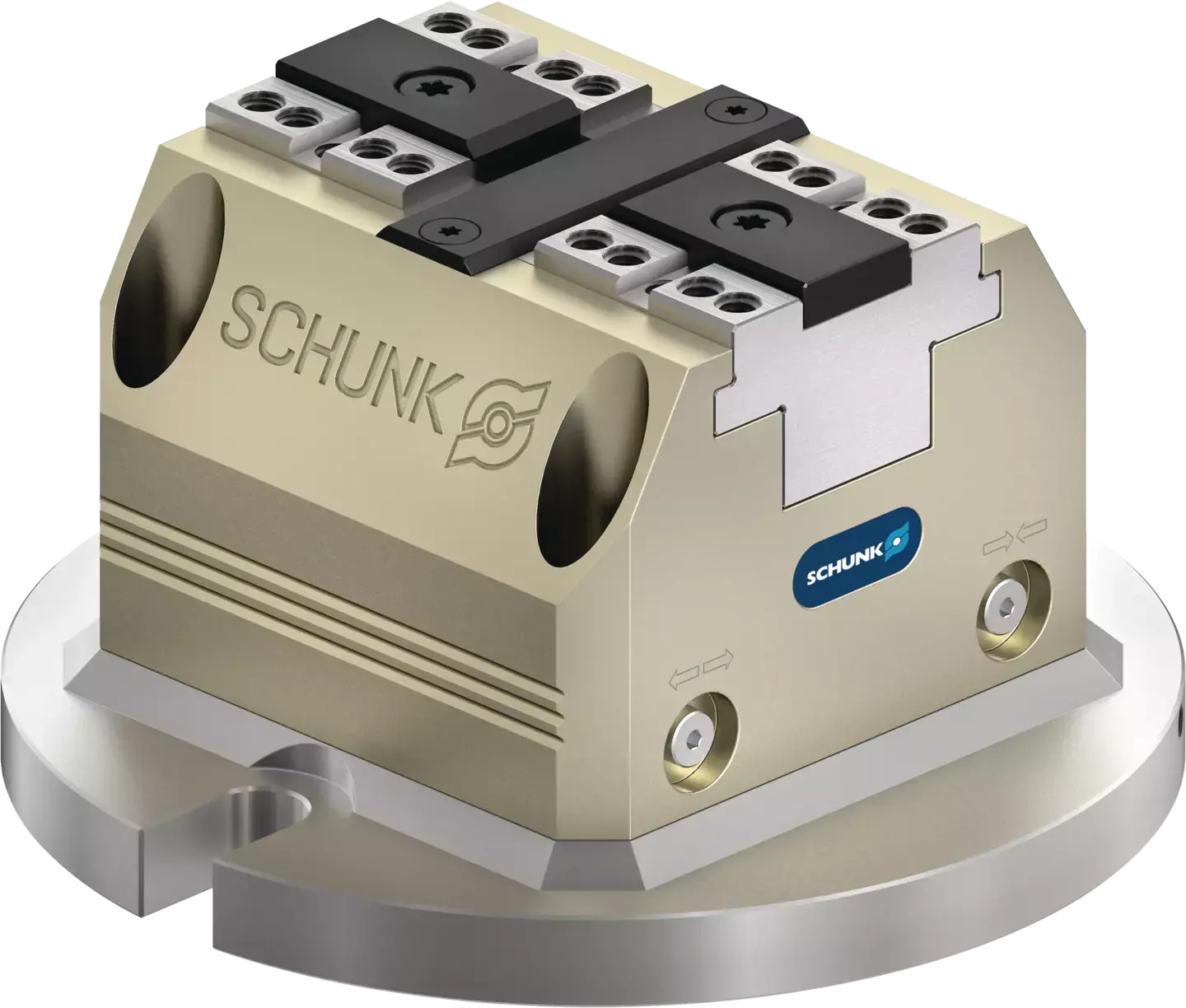

SCHUNK

Pneumatic clamping force block.

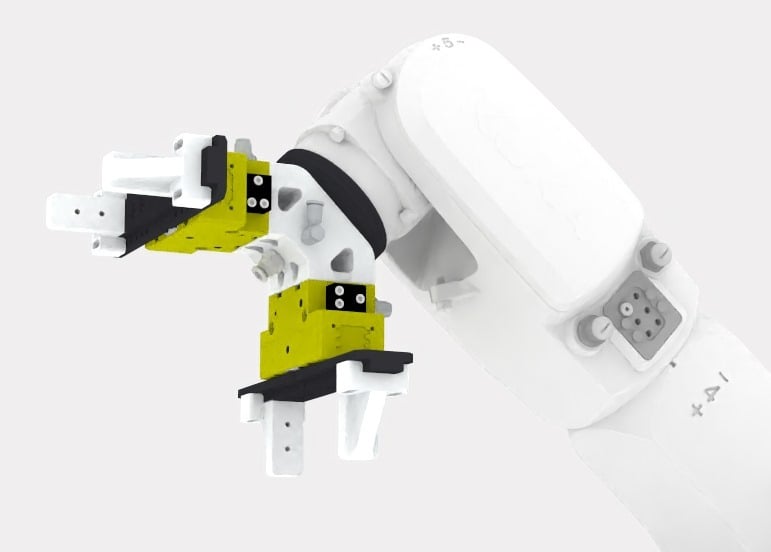

Dvostruka hvataljka:

Koristi se ako gotovi dio ima drugačiji oblik od sirovine.

Saznajte više Saznajte više

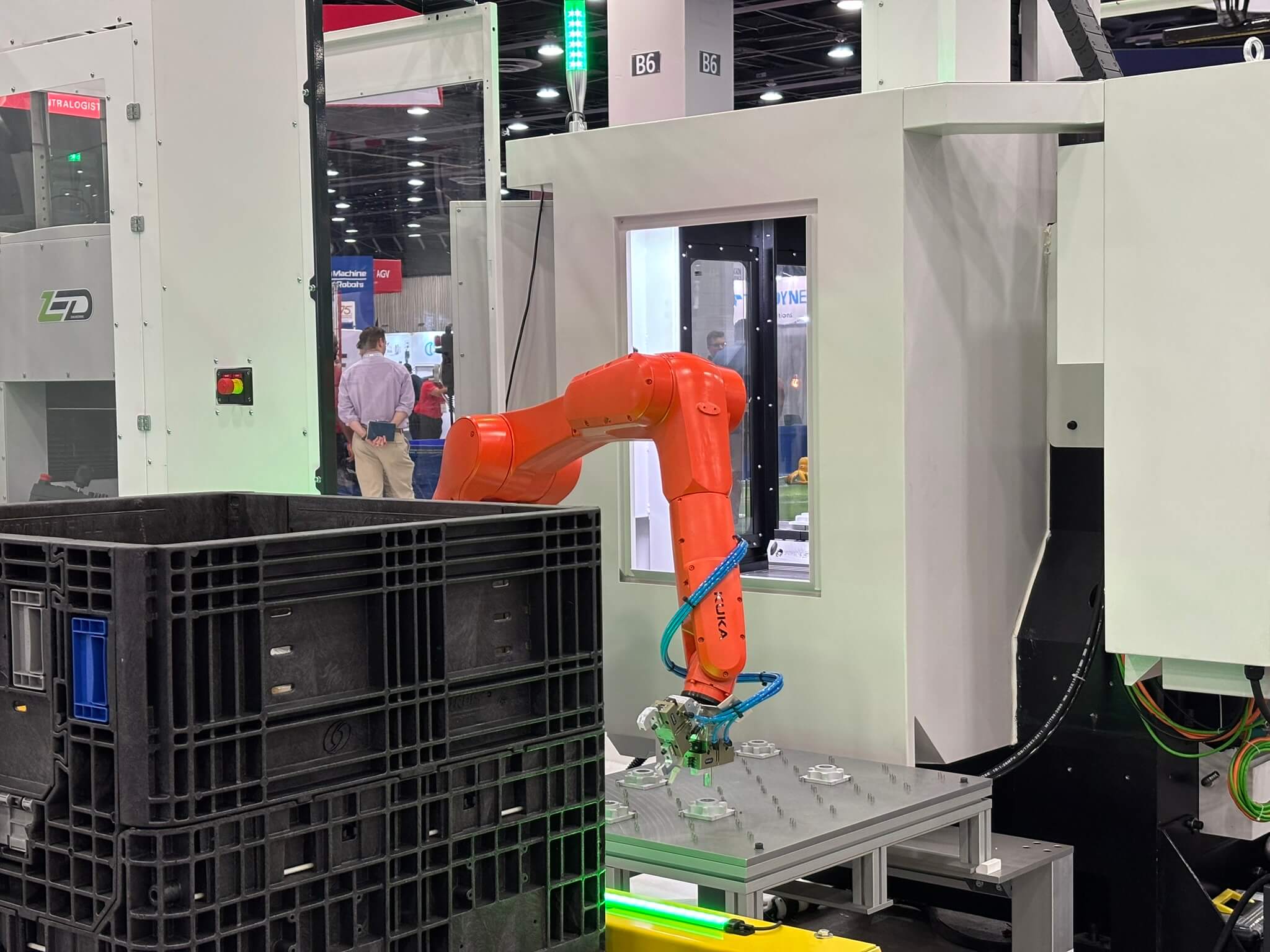

Auto vrata

Automatska vrata izrađena po mjeri montirana na bočna vrata vašeg SYIL stroja.

Saznajte više Saznajte više

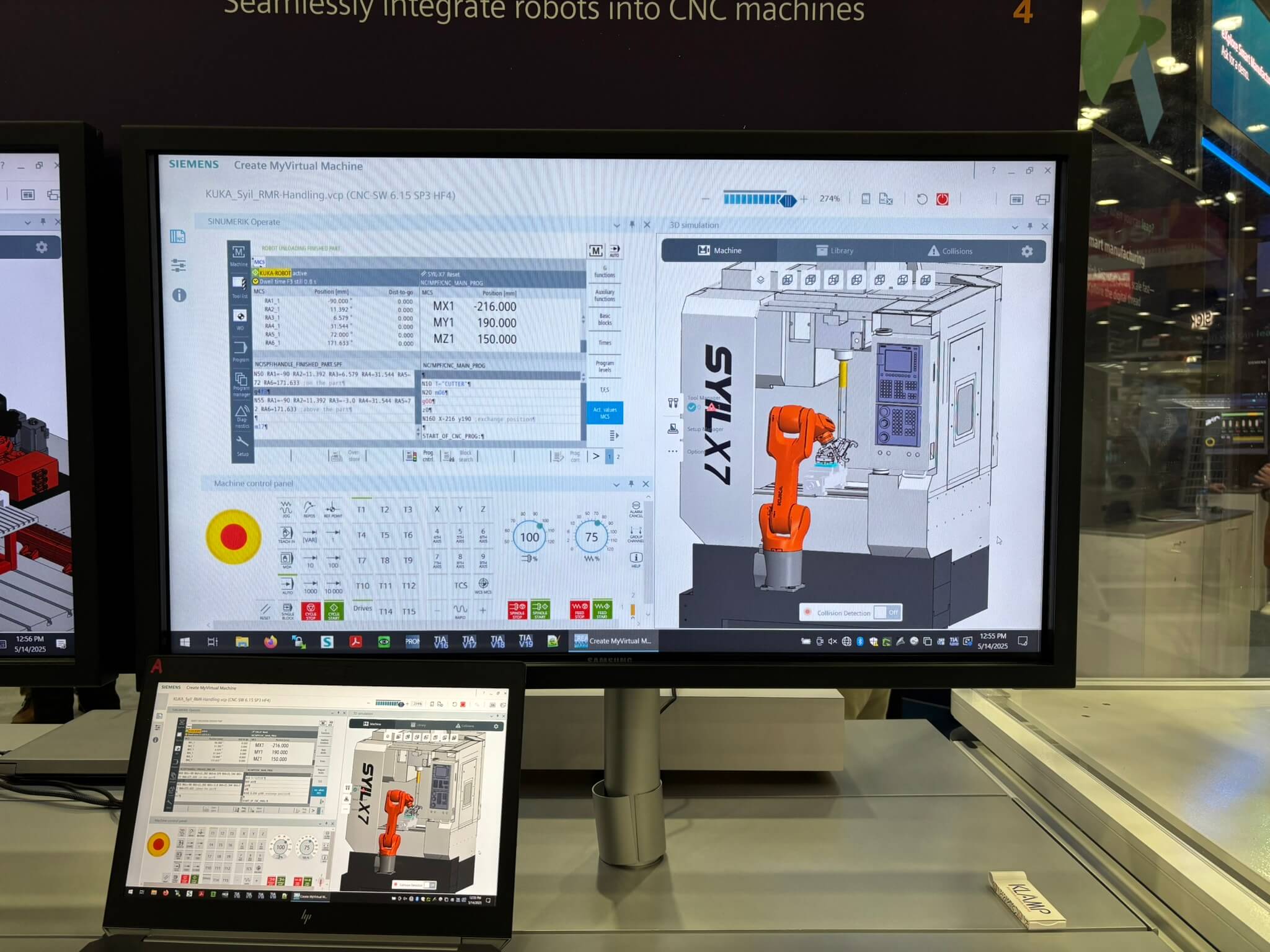

Digitalni blizanac

Proširite svoj R1 digitalnim blizancem kako biste simulirali i programirali obradu i operacije posluživanja bez potrebe za fizičkim pristupom stroju.

Saznajte više Saznajte više

Kompatibilnost sa SYIL R1

SYIL R1 radi sa svakim novim SYIL strojem sa Siemens SINUMERIK 828D kontrolerom.

Zahtjevi su:

  • SYIL s hardverom Sinumerik 828D PPU2x0.5
  • Automatska bočna vrata ugrađena u tvornici SYIL (preporučuje se kupnja SYIL stroja + R1 zajedno)

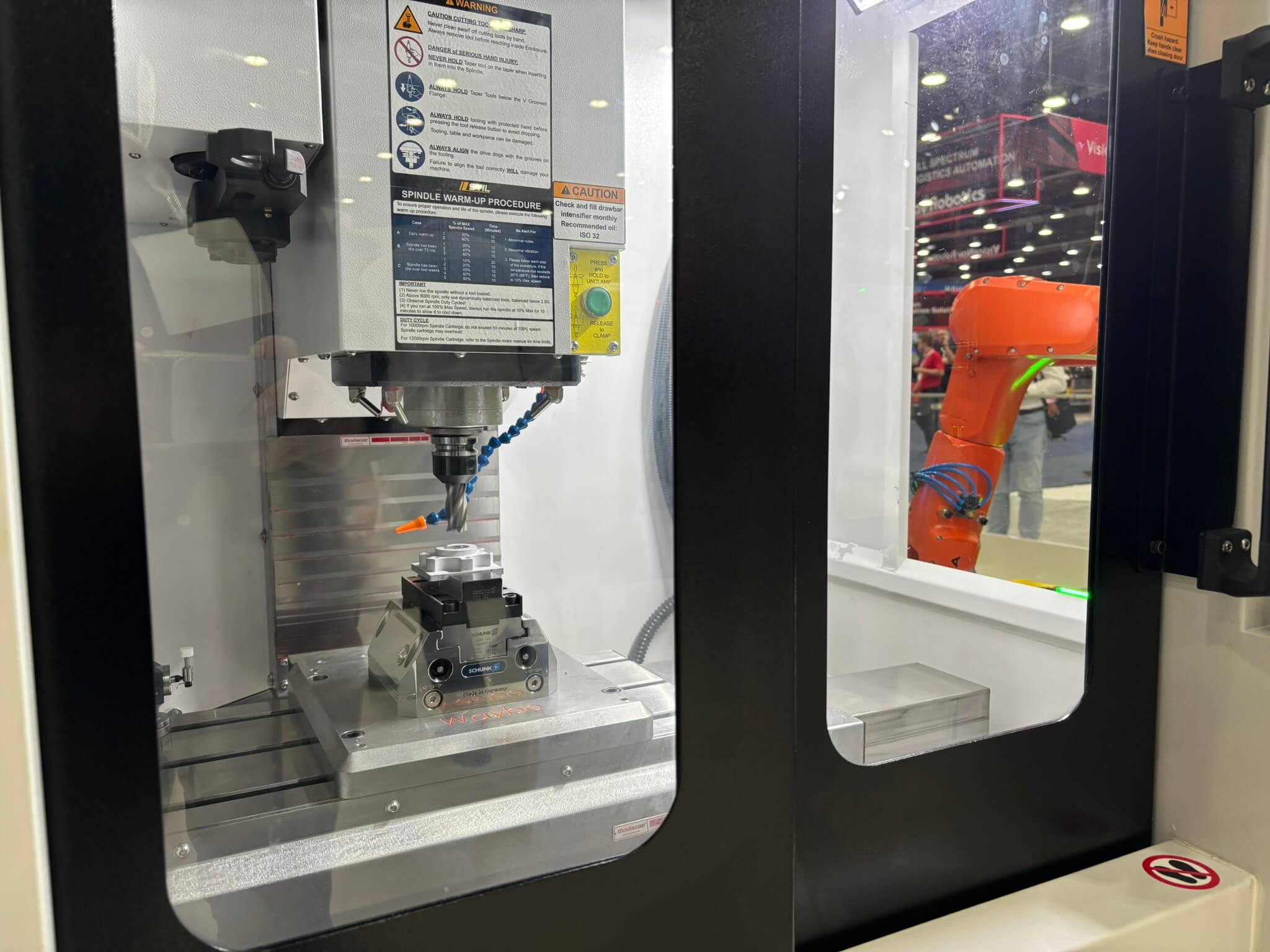

Donje fotografije prikazuju naš SYIL X7 s prototipom SYIL R1 u okruženju demo radionice.

Dobijte cijene

SYIL X7 Siemens

Opremljen jedinstvenim softverom Run My Robot.

SCHUNK stezač za obradak

Utovar i istovar u jednom robotskom ciklusu pomoću SCHUNK steznih elemenata.

KUKA

Punjenje stroja sirovinom.

KUKA

Istovar gotovih dijelova iz stroja.

KUKA

Pouzdan mali robot.

Tehničke specifikacije

logo
R1
Težina dijela
Maksimalna težina [kg]
3
Ruka robota
Nosivost [kg]
6.7
Doseg [mm]
901
IP razina [ruka|zapešće]
IP65|IP67
Ponovljivost poze (ISO 9283) [mm]
± 0.02
Robot alat
Paralelna pneumatska hvataljka
1
Set univerzalnih prstiju
1
Mlaznica za čišćenje
1
Hod po čeljusti [mm]
8
Sila zatvaranja [N]
550
Sila otvaranja [N]
610
Ostali podaci
Način rukovanja materijalom
Uzorak mreže
Dostupan prostor [mm]
600 x 520 x 150
Veličina jedinice [mm]
850 x 1200 x 2000
Električni zahtjev
200-240 VAC - 16 Amp
Pneumatski zahtjev [psi]
90-120

Automatizacija za male i srednje metaloprerađivačke radionice.
