Mogućnosti obrade
Maksimalni promjer obradne šipke (mm)
Φ20 mm
Promjer rupe vretena (mm)
ø25
Maksimalna duljina obrade (mm) i (inči) (bez vodeće čahure)
2,5D (maksimalno 50)
Maksimalna duljina obrade (mm) i (inči) (Fiksna vodilica)
220(neobavezan)

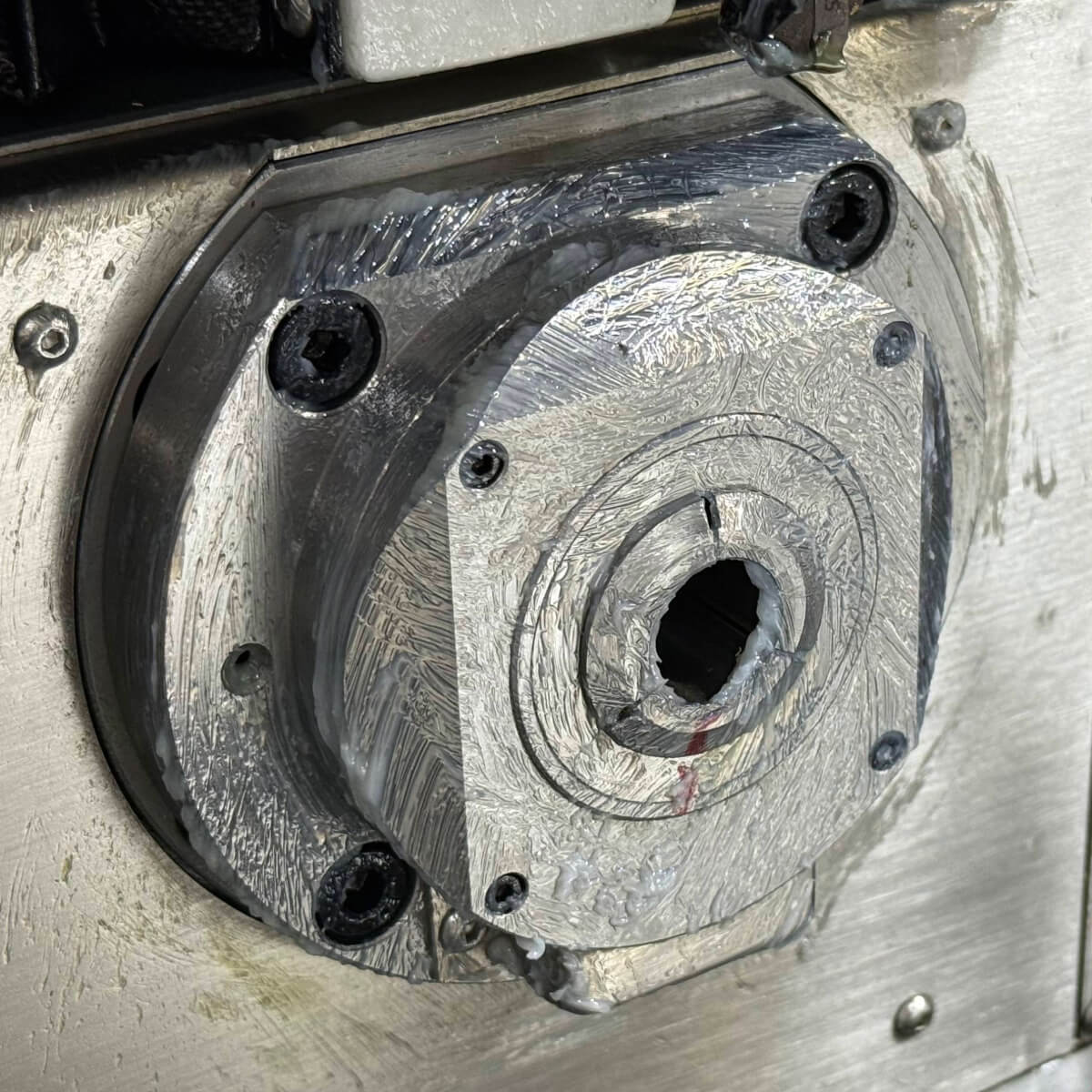

Maksimalna duljina obrade (mm) i (inči) (rotacijska vodilica)
180
Maksimalni promjer stezanja stražnjeg vretena (mm)
Φ20
Maksimalni promjer bušenja vretena (mm)
Φ10
Mogućnosti obrade
Maksimalni promjer narezivanja vretena
M10
Maksimalni promjer bušenja stražnjeg vretena (mm)
Φ10
Maksimalni promjer narezivanja stražnjeg vretena
M10
Maksimalni promjer bušenja radijalnog alata za obradu (mm)
Φ8
Maksimalni promjer narezivanja radijalnog pogonskog alata
M6
Maksimalni promjer bušenja alata s pogonom unatrag (mm)
Φ8(neobavezan)
Maksimalni promjer narezivanja alata s povratnim pogonom
M6(neobavezan)
Mehaničke sposobnosti
Brzina vretena (o/min)
10000 (rotacijska vodilica 8000)
Brzina stražnjeg vretena (o/min)
10000
Radijalna brzina alata (o/min)
6000
Brzina alata za pomicanje unatrag (o/min)
6000(neobavezan)
Brza brzina kretanja (m/min)
24(X2, Y1, Z1, Z2)
Brza brzina kretanja (m/min)
20(X1)
Odstupanje vretena (mm)
≤0.002
Ponavljanje točnosti pozicioniranja (mm)
≤0.003
Sustav alata
Vanjski cilindrični alati
1(□16)+6(□12)
Alati za obradu čeonih površina
4(ER16)
Radijalni alati pod naponom
2(ER11)+3(ER16)
Držač alata za duboke rupe
2(ER16, neobavezan)

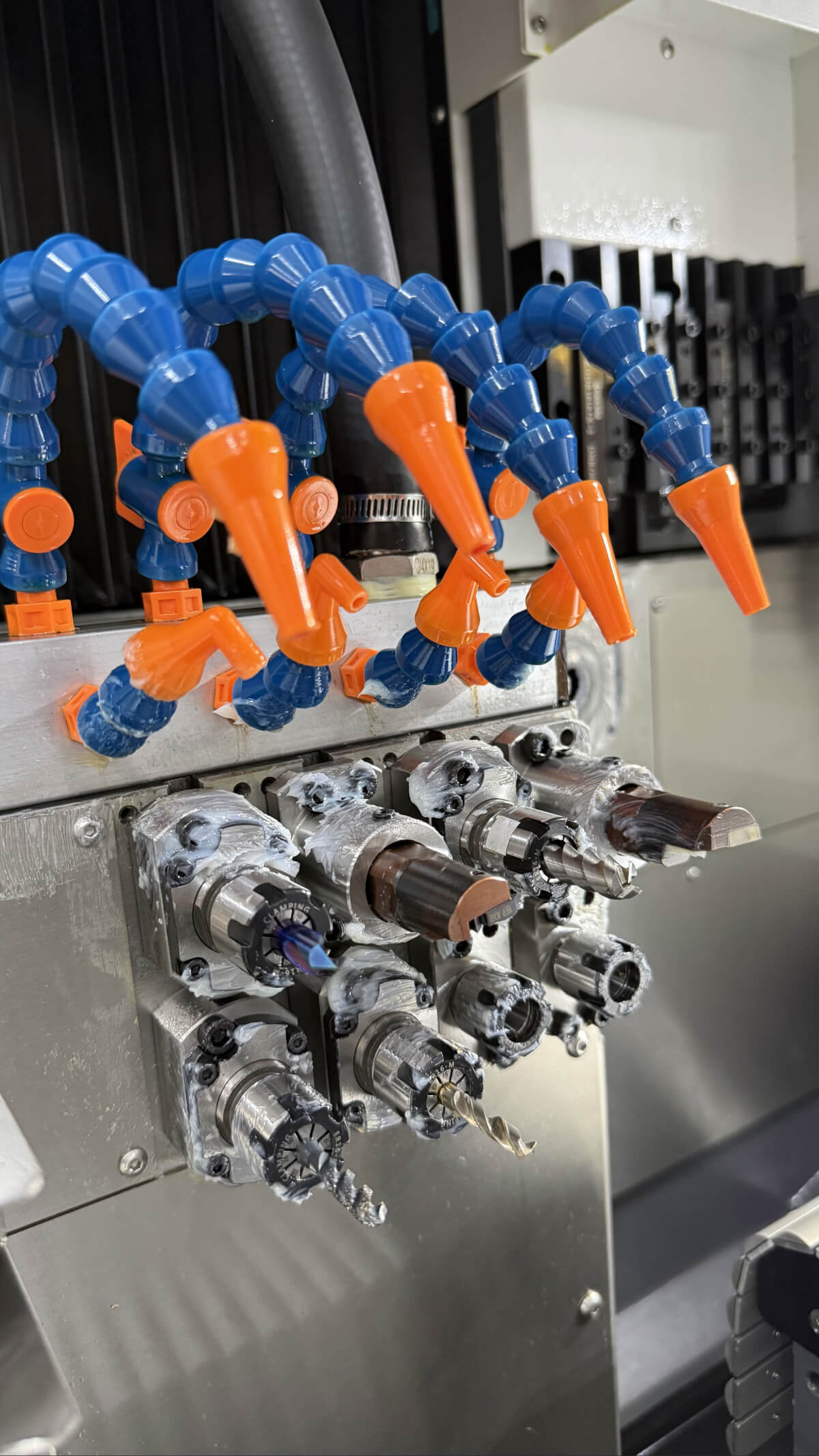

Alati za obradu leđa
4(ER16)
Alat s povratnim pogonom
Neobavezno
Držač alata za okretanje
nikakav
Snaga motora
Vreteno (kw)
6.5
Linearno pogonsko vratilo (kw)
1 (Siemens: 0,94)
Radijalni alat za pomicanje (kw)
1 (Siemens: 0,94)
Stražnji alat za rad (kw)
1 (Siemens: 0,94) (opcionalno)
Pumpa za hlađenje (kw)
0.4
Drugi
Veličina (mm)
2565x1350x1850
Težina (kg)
2900

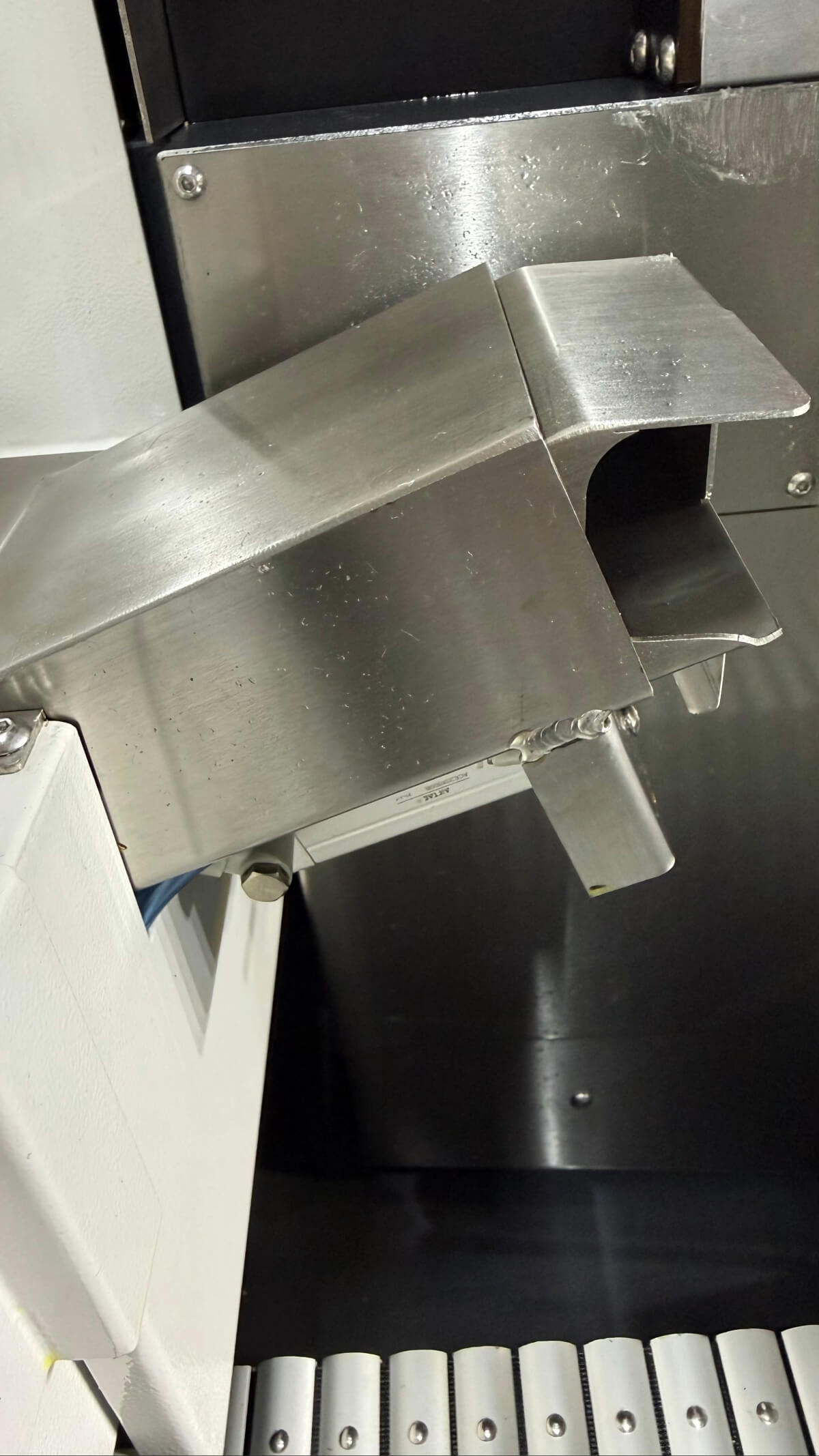

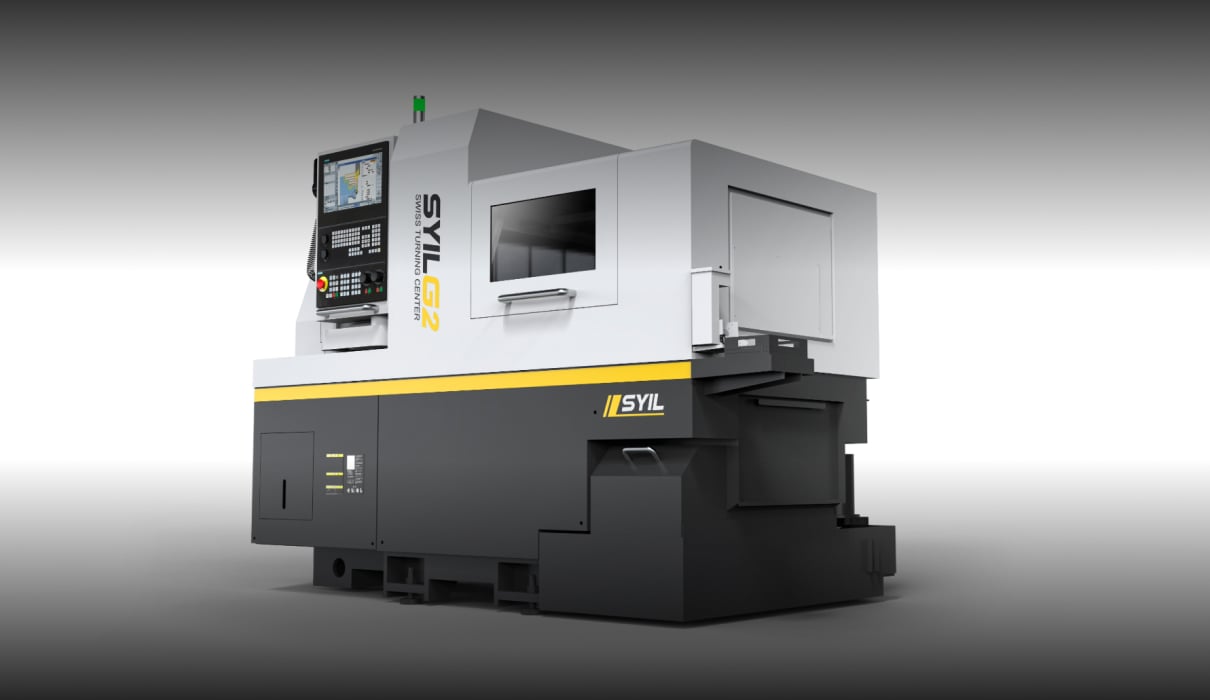

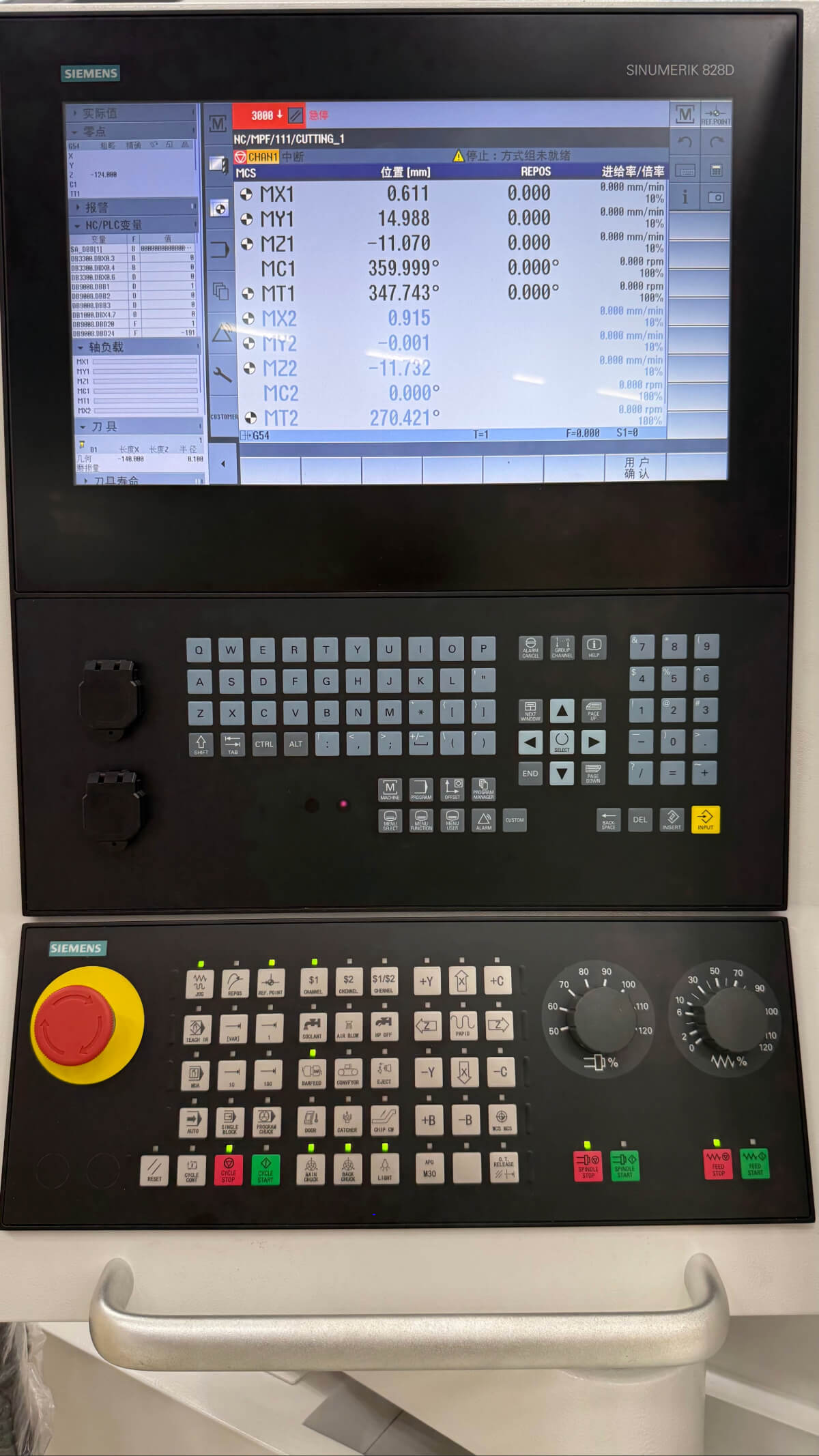

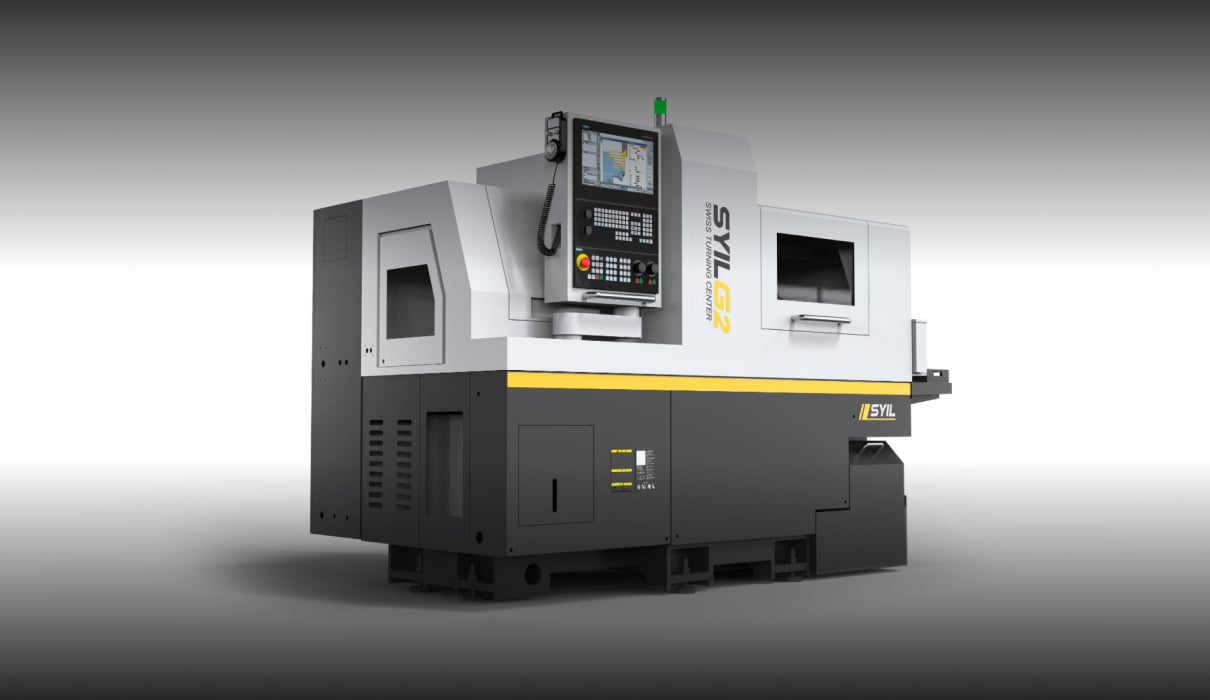

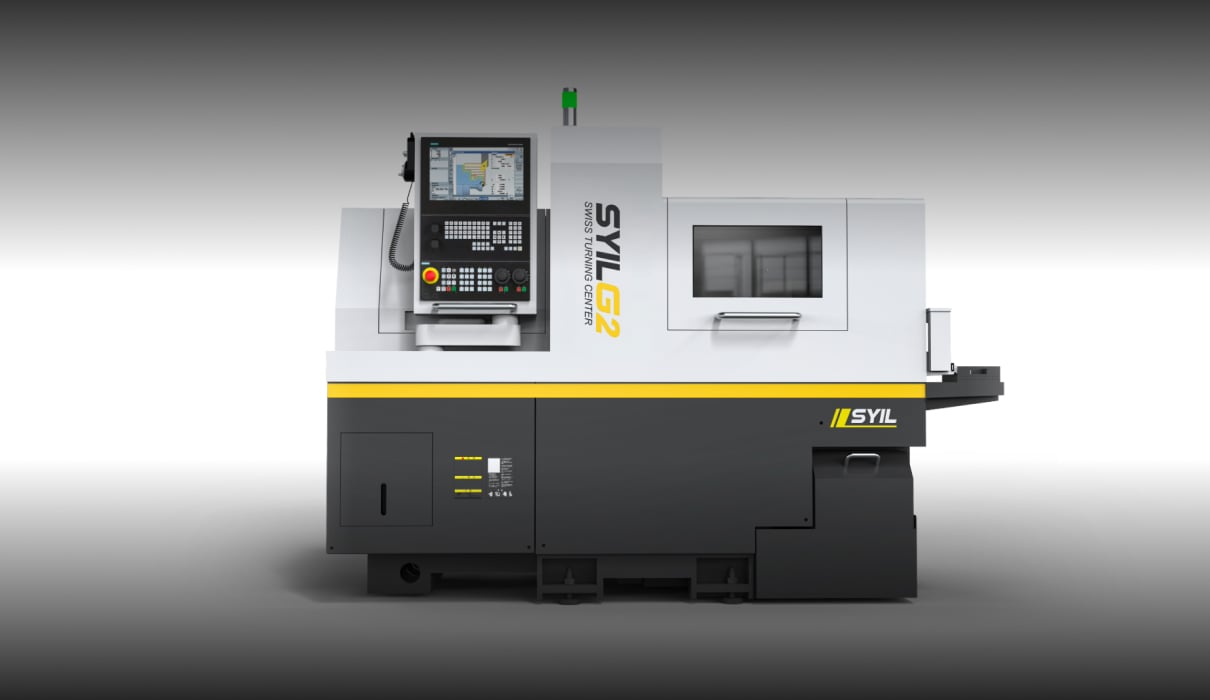

Značajke SYIL G2
Idealan za obradu malih i dugih dijelova s iznimnom preciznošću i stabilnošću.
Tehničke specifikacije
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Mogućnosti obrade
Najveći promjer šipke (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Promjer provrta vretena (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Najveća duljina obrade (mm) (bez vodeće čahure)
2.5D(najviše 50)
2.5D(najviše 50)
2.5D(najviše 50)
2.5D(najviše 50)
2.5D(najviše 50)
2.5D(najviše 50)
Najveća duljina obrade (mm) (fiksna vodeća čahura)
220(opcionalno)
220(opcionalno)
220(opcionalno)
220(opcionalno)
220(opcionalno)
220(opcionalno)
Najveća duljina obrade (mm) (rotirajuća vodeća čahura)
180
180
180
180
180
180
Najveći promjer stezanja protuvretena (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Najveći promjer bušenja vretena (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Najveći promjer urezivanja navoja vretena
M10
M10
M10
M10
M10
M10
Najveći promjer bušenja protuvretena (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Najveći promjer urezivanja navoja protuvretena
M8
M8
M10
M10
M10
M10
Najveći promjer bušenja radijalnog pogonjenog alata (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Najveći promjer urezivanja navoja radijalnog pogonjenog alata
M6
M6
M6
M6
M6
M6
Najveći promjer bušenja stražnjeg pogonjenog alata (mm)
Φ8(opcionalno)
Φ8(opcionalno)
Φ8(opcionalno)
Φ8
Φ8(opcionalno)
Φ8
Najveći promjer urezivanja navoja stražnjeg pogonjenog alata
M6(opcionalno)
M6(opcionalno)
M6(opcionalno)
M6
M6(opcionalno)
M6
Mehaničke značajke
Brzina vrtnje vretena (r/min)
10000(rotirajuća vodeća čahura 8000)
10000(rotirajuća vodeća čahura 8000)
10000(rotirajuća vodeća čahura 8000)
10000(rotirajuća vodeća čahura 8000)
10000(rotirajuća vodeća čahura 8000)
10000(rotirajuća vodeća čahura 8000)
Brzina vrtnje protuvretena (r/min)
10000
10000
10000
10000
10000
10000
Brzina radijalnog pogonjenog alata (r/min)
5000
5000
6000
6000
6000
6000
Brzina stražnjeg pogonjenog alata (r/min)
6000 (opcionalno)
6000 (opcionalno)
6000 (opcionalno)
6000
6000 (opcionalno)
6000
Brzina brzog hoda (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Brzina brzog hoda (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Bacanje vretena (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Ponovljivost pozicioniranja (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Sustav alata
Alati za vanjsko tokarenje
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Alati za čeonu obradu
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radijalni pogonjeni alati
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Držač za duboko bušenje
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, opcionalno)
2(ER16, opcionalno)
2(ER16, opcionalno)
2(ER16, opcionalno)
Alati za stražnju obradu
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Stražnji pogonjeni alat
--
--
Opcionalno
4(ER16)
Opcionalno
4(ER16)
Držač za stražnje tokarenje
--
--
nema
2(□16, opcionalno)
nema
2(□16, opcionalno)
Snaga motora
Vreteno (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Protuvreteno (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Linearna pogonska os (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radijalni pogonjeni alat (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Stražnji pogonjeni alat (kW)
0.75
0.75
1(Siemens:0.94)(opcionalno)
1(Siemens:0.94)
1(Siemens:0.94)(opcionalno)
1(Siemens:0.94)
Pumpa rashladne tekućine (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Masa i dimenzije
Masa (kg)
2400
2400
2900
3000
2900
3000
Dimenzije (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
