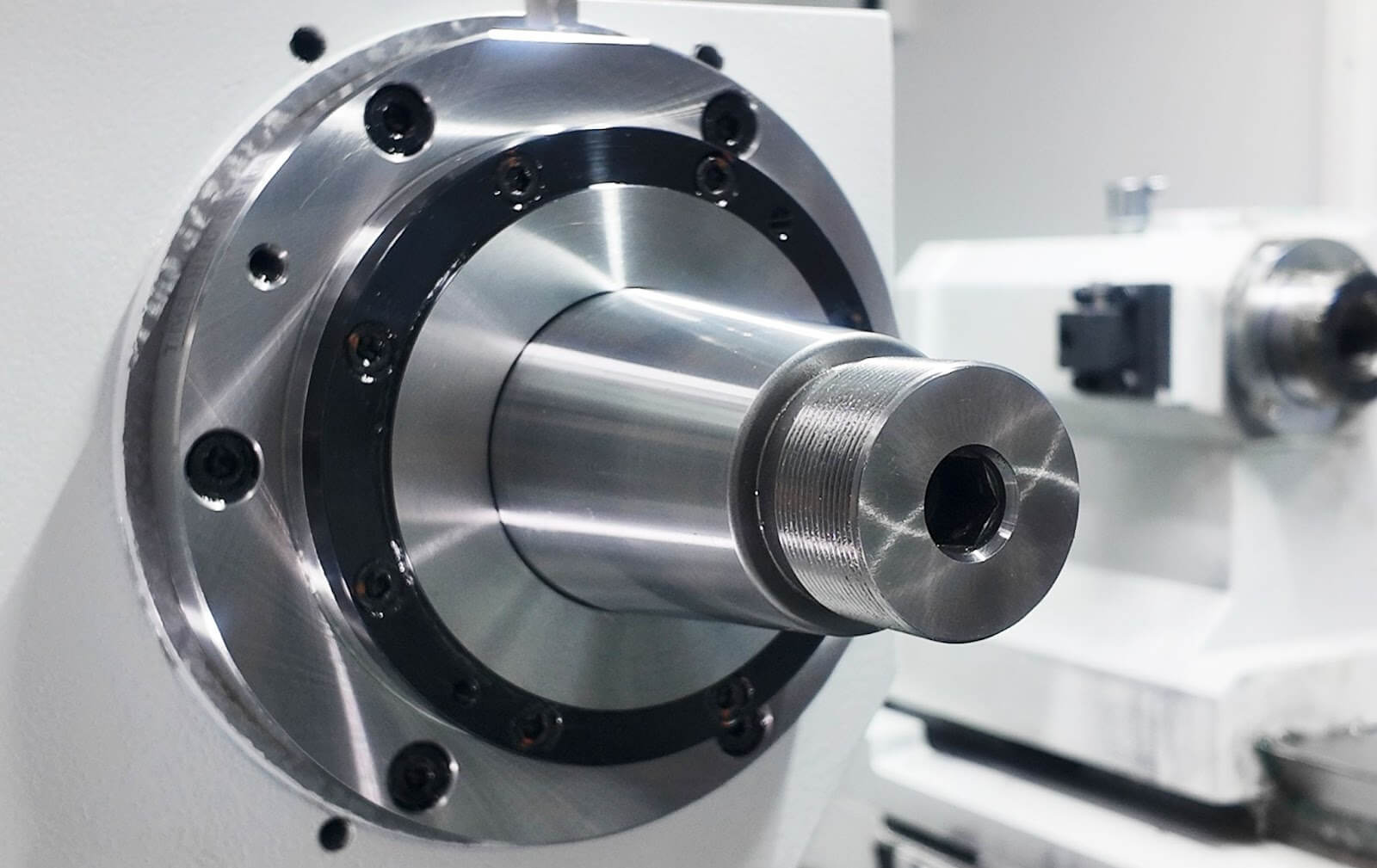

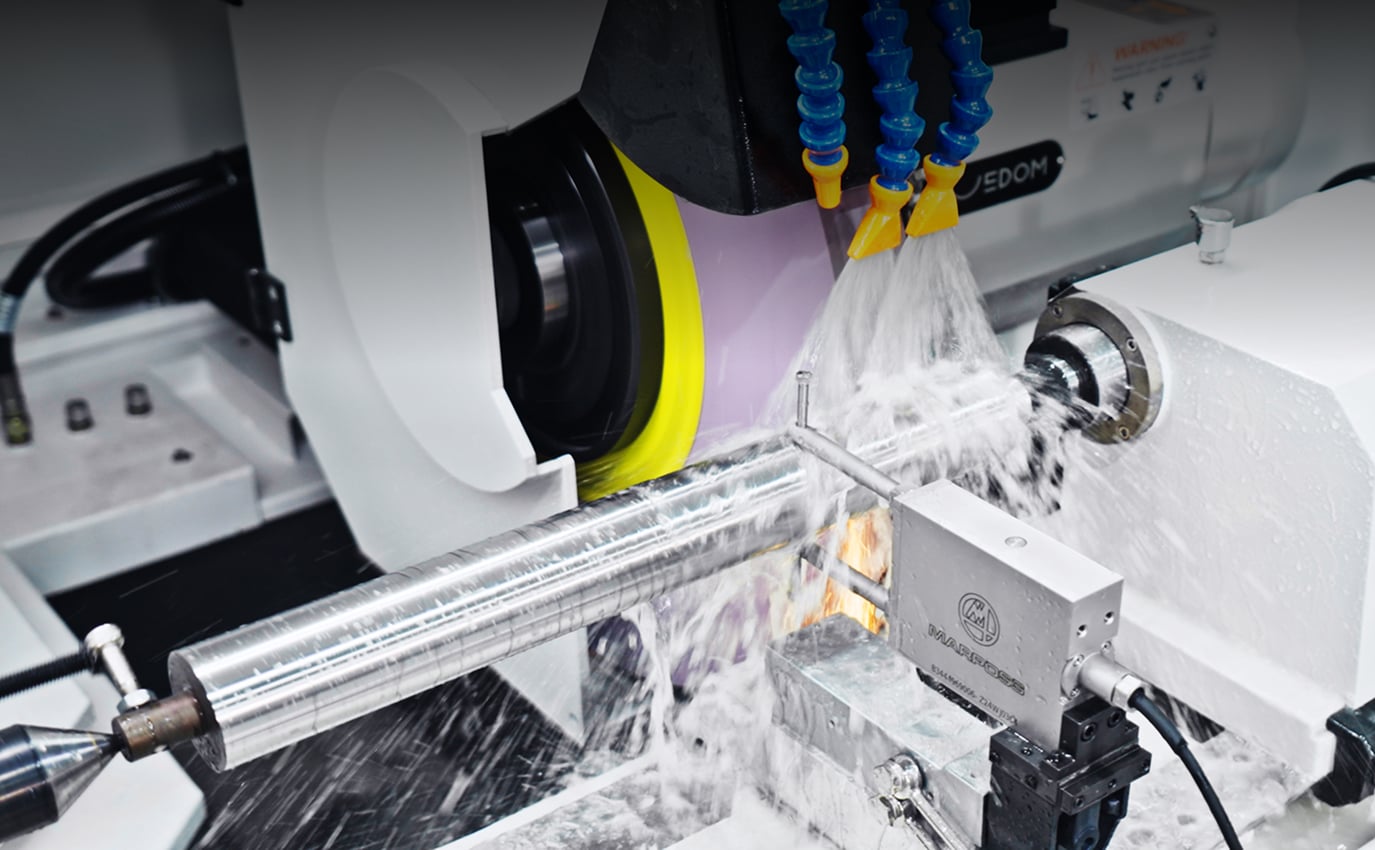

Vreteno - pogon brusnog kotača
U vretenu se koriste visokoprecizni ležajevi kako bi se osigurala njegova preciznost.
.jpg)
Radna sposobnost
Promjer ljuljanja (mm)
350
Maks. promjer brušenja (mm)
330
Maksimalna dužina brušenja (mm)
600
Udaljenost između centara (mm)
650
Maksimalna težina obradka između centara (kg)
60 (Bez središnjeg stalka)
.jpg)
Glavina brusnog kotača
Dimenzije brusnog kotača (vanjski promjer x debljina x unutarnji promjer) mm
610 x (25~100) x 203,2
Snaga glavnog motora (kW)
11
Brzina reznog pojasa brusnog kotača (m/s)
60 (po želji 100)
Veličina osovine špindla (mm)
67
Tip ležaja vretena
Tip ležaja (po želji remenski tip)
-2.jpg)

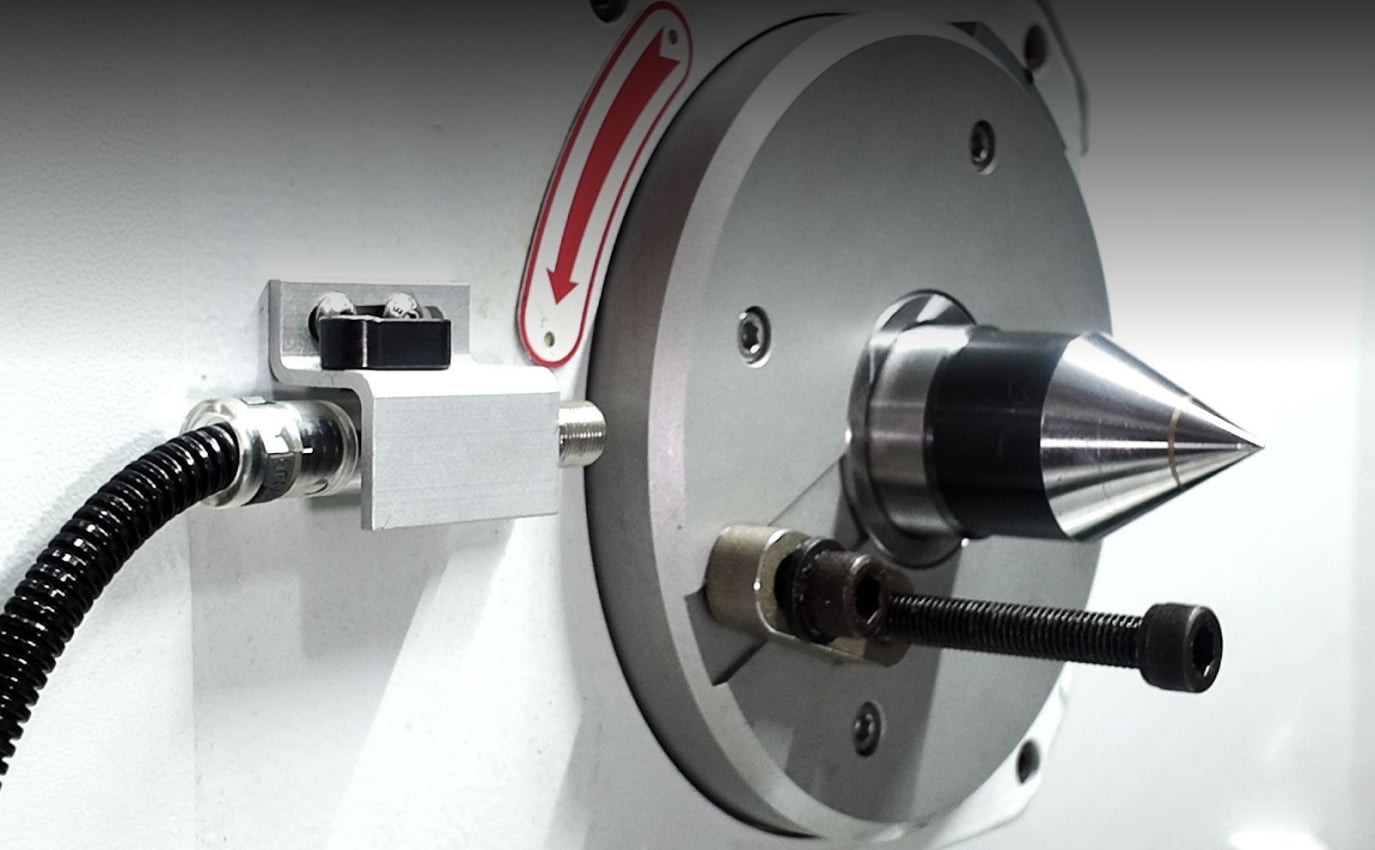

Radna glava
Tip
Fiksni centar / živi centar
Središnje suženje
MT5
Brzina vretena (obr/min)
10~1000
Snaga motora (kW)
2
%20(1).png)
Repni stup
Središnje suženje
MT4
Promjer navlake (mm)
58
Hod vretena (mm)
35
Klizač brusnog kotača na X-osi
Putovanje stola (mm)
400
Brzina brzog punjenja (m/min)
16
Min. napajanje/svaki stupanj (mm)
0.001/0.01/0.10
Način napajanja brusnog kotača
Utonuti / Koso
Servomotor X-osi (kW)
2,2
Klizač brusnog kotača
V-ravna vodilica za strukturu
-2.jpg)
Klizač brusnog kotača na Z-osi
Putovanje stola (mm)
700
Brzina brzog punjenja (m/min)
16
Min. napajanje/svaki stupanj (mm)
0.001/0.01/0.10
Servomotor na Z-osi (kW)
2.2
Vodilica stola
Vodilica za strukturu V-Flat
Kut rotacije klupe (stupnjevi u smjeru kazaljki/protusmjeru kazaljki na satu)
4 i 9
Univerzalni
Pumpa za podmazivanje glavnog kotača brusilice (kW)
0.18
Pumpa za emulzijsko ulje (kW)
0,18
Vodilica uljne pumpe (W)
25
Kapacitet uljnog spremnika glavnog kotača brusilice (L)
30
Kapacitet spremnika rashladne tekućine (L)
120
Kapacitet spremnika vode za ispiranje (L)
8 (podmazivanje s punim radnim vremenom)
Neto težina (kg)
5200
Dimenzije (mm)
3015 x 2200 x 1867

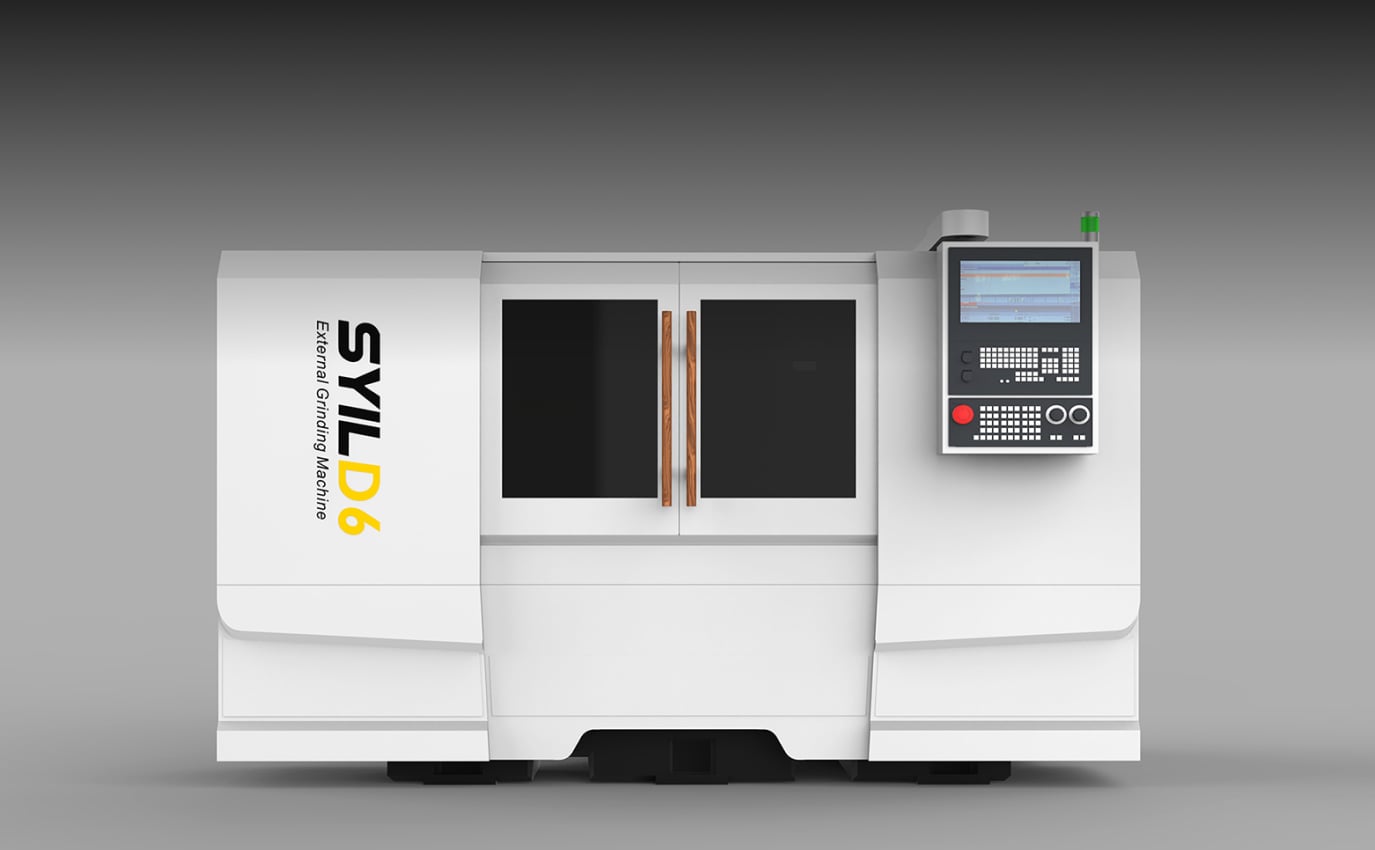

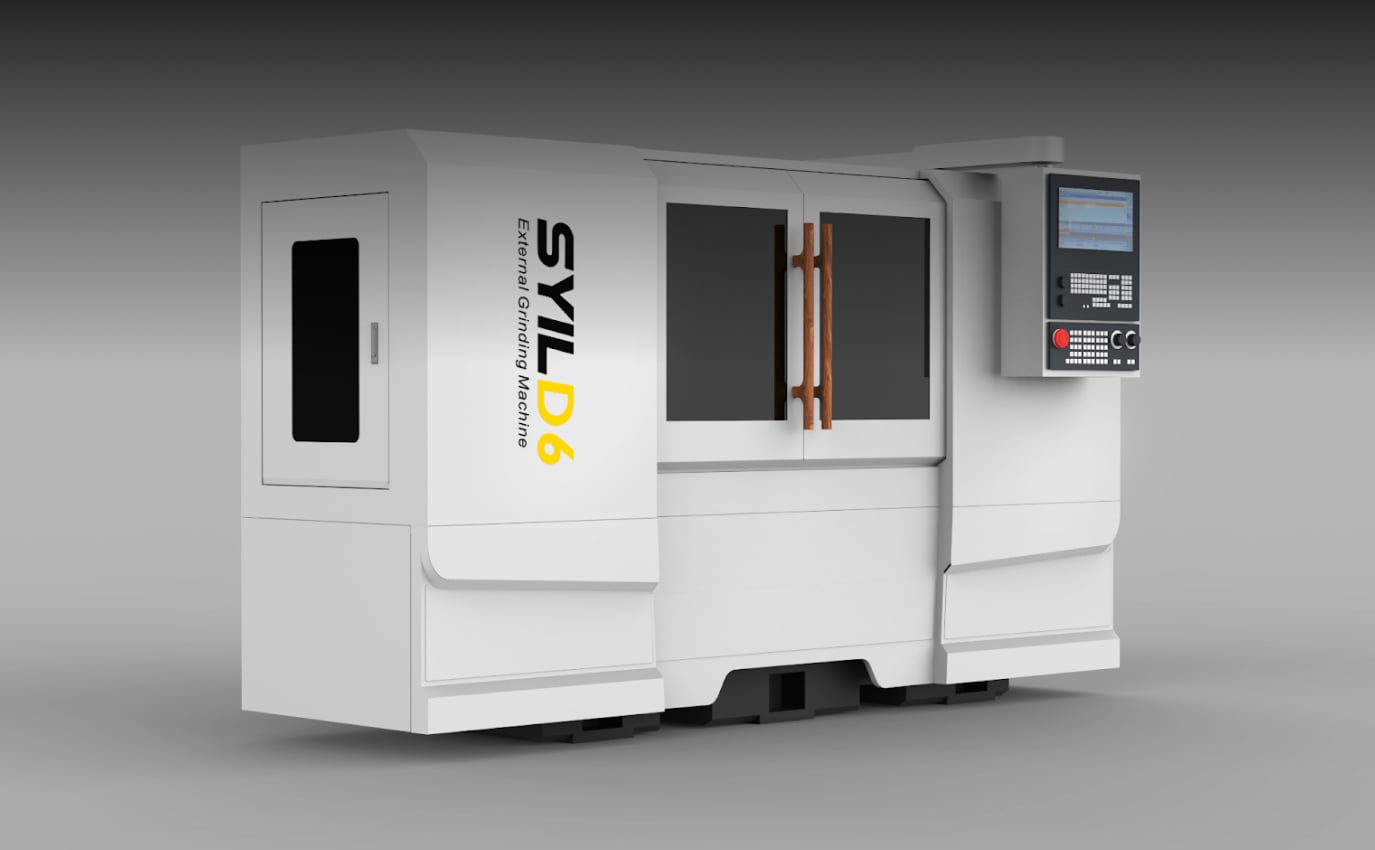

CNC brusilica najbolje vrijednosti u svojoj klasi
D6 je strojna platforma dizajnirana za vanjsko cilindrično brušenje preciznih vratila. Ovaj raspon nudi izvrsnu fleksibilnost i performanse te je idealno prilagođen manjim komponentama poput matrica, vratila i kirurškog instrumentarija.
Nudeći izvrsnu vrijednost, idealni je izbor i za fleksibilnu jednokratnu proizvodnju u malim radionicama i za učinkovitu proizvodnju velikih serija u velikim pogonima. Zahvaljujući kompaktnom dizajnu, svestranosti u upotrebi i intuitivnosti rada, univerzalna cilindrična brusilica D6 pruža izvanrednu preciznost i maksimalnu produktivnost.
.png)

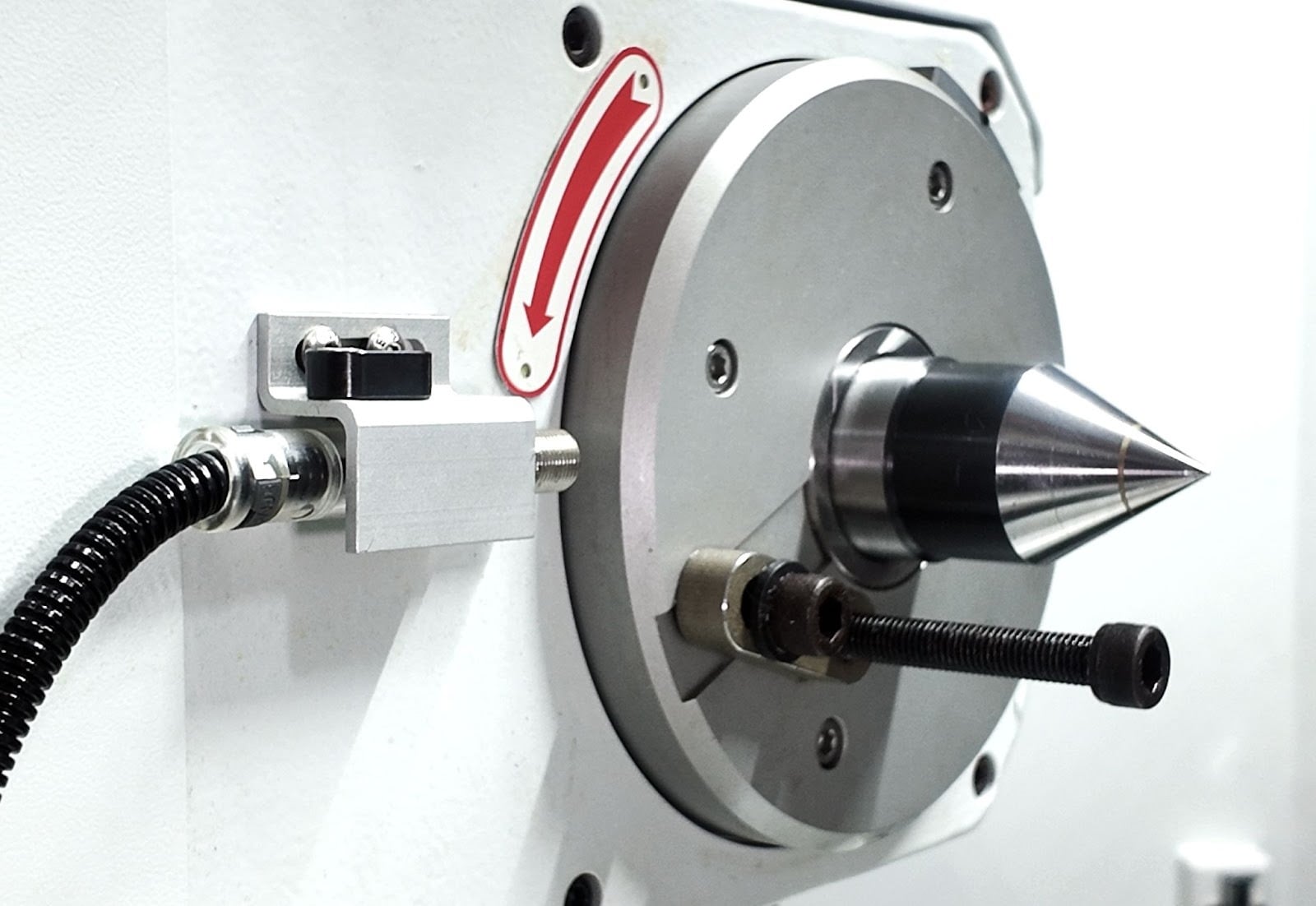

Radna glava - uređaj za pogon proizvoda
Glava radnog komada omogućuje i brušenje s aktivnom vretenom i brušenje s hvatištima na dva centra.
.png)

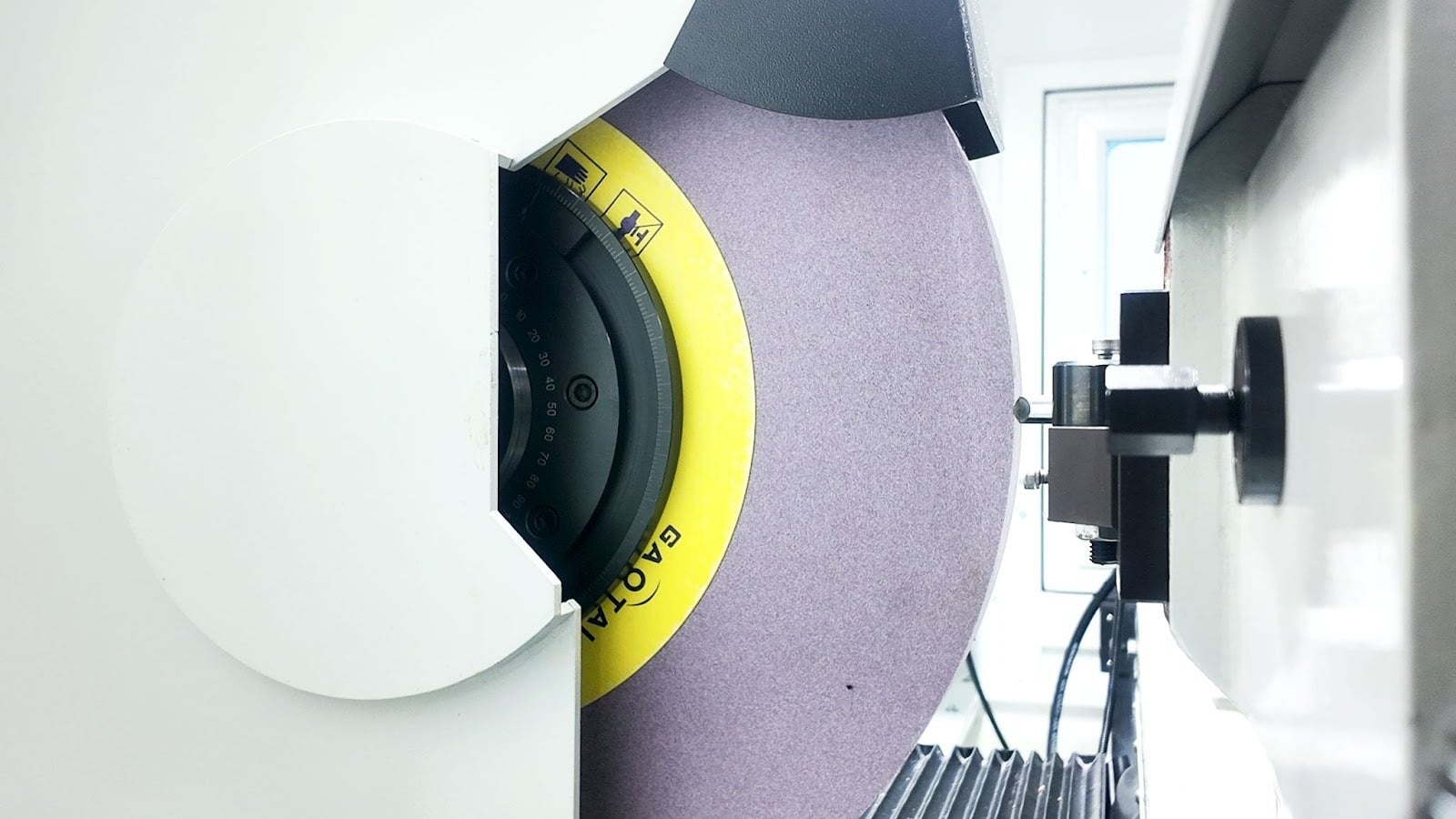

Glava brusnog kotača - uređaj za montažu brusnog kotača
Obuhvaća dinamički i statički sustav pritiska. Taj sustav osigurava neprekidan uljni film oko vretena i ležajeva tijekom rotacije brusnog kotača, čime se značajno produljuje vijek trajanja vretena brusnog kotača.
Stražnja glava - uređaj za stezanje na desnoj strani
Repni držač ima obilno dimenzioniranu navlaku koja glatko klizi unutar kućišta. Precizna fina podešavanja mogu se postići uz minimalan napor. Precizna podešavanja cilindričnosti mogu se postići unutar navedenog raspona finim podešavanjem cilindričnosti tijekom brušenja s dvostrukim centriranjem.

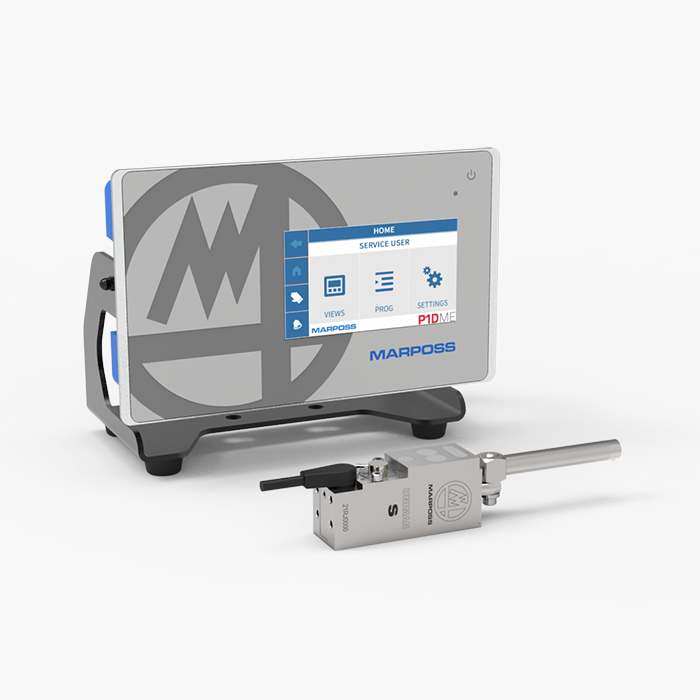

.png?width=1200&height=900&name=Mask%20group%20(6).png)

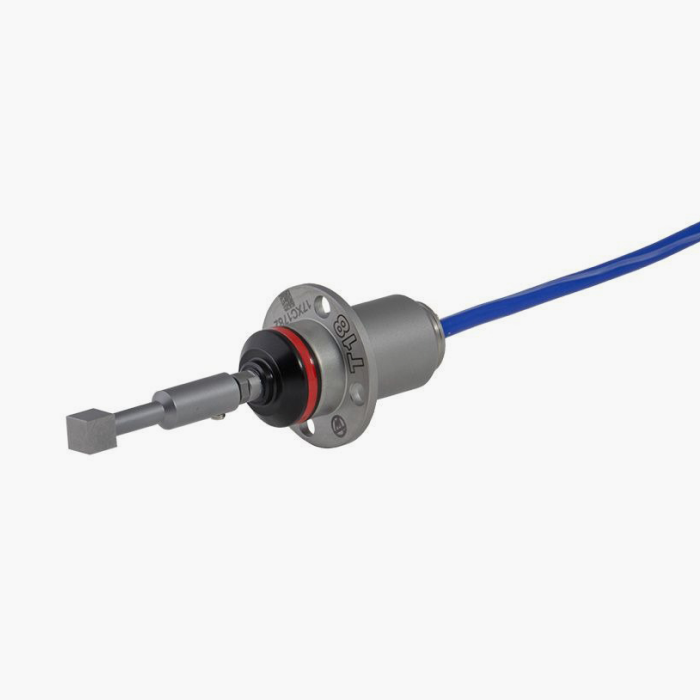

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Tehničke specifikacije
D6
D7
D10
Radna sposobnost
Promjer ljuljačke (mm)
350
350
350
Maks. promjer brušenja (mm)
330
330
330
Maksimalna dužina brušenja (mm)
600
sedamsto pedeset
hiljadu
Udaljenost između centara (mm)
650
Osamsto
1050
Maksimalna težina obradka između centara (kg)
60 (Bez središnjeg stalnog stalka)
80 (Bez središnjeg stalnog stalka)
120 (Bez središnjeg stalnog stalka)
Glavina brusnog kotača
Dimenzije brusnog kotača (vanjski promjer x debljina x unutarnji promjer) mm
610 x (25~100) x 203,2
610 x (25~100) x 203,2
610 x (25~100) x 203,2
Snaga glavnog motora (kW)
jedanaest
jedanaest
jedanaest
Brzina rezne linije brusnog kotača (m/s)
60 (po izboru 100)
61 (Opcionalno 100)
62 (Opcionalno 100)
Veličina osovine špindla (mm)
67
67
67
Tip ležaja vretena
Tip ležaja (po želji tip remena)
Tip ležaja (po želji tip remena)
Tip ležaja (po želji tip remena)
Radna glava
vrsta
Fiksni centar / Živi centar
Fiksni centar / Živi centar
Fiksni centar / Živi centar
Središnje suženje
MT5
MT5
MT5
Brzina vretena (obr/min)
10~1000
10~1000
10~1000
Snaga motora (kW)
dva
dva
2,5
Repni stup
Središnje suženje
MT4
MT4
MT4
Promjer navlake (mm)
58
58
58
Hod vretena (mm)
35
35
35
Klizač brusnog kotača na X-osi
Putovanje stola (mm)
četiri stotine
četiri stotine
četiri stotine
Brzina brzog punjenja (m/min)
šesnaest
šesnaest
šesnaest
Min.feed/svaka skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Mod napajanja brusnog kotača
Zaron / Kutnati
Zaron / Kutnati
Zaron / Kutnati
Servomotor X-osovine (kW)
2.2
2.2
2.2
Klizač brusnog kotača
Vodilica za V-Flat konstrukciju
Vodilica za V-Flat konstrukciju
Vodilica za V-Flat konstrukciju
Klizač brusnog kotača na Z-osi
Putovanje stola (mm)
sedamsto
850
1300
Brzina brzog napajanja (m/min)
šesnaest
šesnaest
šesnaest
Min.feed/svaka skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor na Z-osi (kW)
2.2
2.2
2.2
Klizni dio stola
Vodilica za V-Flat konstrukciju
Vodilica za V-Flat konstrukciju
Vodilica za V-Flat konstrukciju
Kut rotacije klupe (stupnjevi u smjeru kazaljki/protusmjeru kazaljki na satu)
4 i 9
4 i 9
4 i 9
Univerzalni
Pumpa za podmazivanje glavnog kotača brusilice (kW)
0.18
0.18
0.18
Pumpa za mlaznu tekućinu (kW)
0.18
0.18
0.18
Vodilica uljne pumpe (W)
dvadeset pet
dvadeset pet
dvadeset pet
Kapacitet uljnog spremnika glavine brusnog kotača (L)
trideset
trideset
trideset
Kapacitet spremnika rashladne tekućine (L)
120
120
120
Vodič za kapacitet uljnog spremnika (L)
8 (Stalno podmazivanje)
8 (Stalno podmazivanje)
8 (Stalno podmazivanje)
Neto težina (kg)
5200
5500
6200
Dimenzije (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
