Mogućnosti obrade
Maksimalni promjer obrade šipke (mm)
Φ32 mm / Φ38 mm
Promjer provrta vretena (mm)
Φ37 mm / Φ39 mm
Maksimalna dužina obrade (mm i inči) (bez vodičnog uložka)
2.5D (maks. 80 mm) / 2.5D (maks. 90 mm)
Maksimalna dužina obrade (mm i inči) (fiksna vodilica)
--
Maksimalna dužina obrade (mm i inči) (Rotacijski vodilni navlak)
310 mm
Maksimalni promjer stezanja stražnje vretena (mm)
Φ32 mm / Φ38 mm
Maksimalni promjer bušenja vretena (mm)
Φ13 mm
Mogućnosti obrade
Maksimalni promjer navrtanja vretena
M12
Maksimalni promjer bušenja stražnje vretena (mm)
Φ10
Maksimalni promjer navrtanja stražnje vretena
M10
Maksimalni promjer bušenja radijalnog živog alata (mm)
Φ10 mm
Maksimalni promjer tokarenja radijalnog živog alata
M8
Maksimalni promjer bušenja alata na stražnjoj snazi (mm)
Φ8 mm / Φ8 mm (opcija)
Maksimalni promjer navrtanja nazad pogonjenog alata
M6 / M6(opcija)
Mehaničke mogućnosti
Brzina vretena (obr/min)
8000 o/min (rotirajuća vodeća čahura 6000) / 6000 o/min (rotacijski cilindar)
Brzina stražnjeg vretena (obr/min)
8000 o/min
Radijalna brzina alata za glodanje (obr/min)
6000
Brzina alata za povratno brušenje (obrnuto)
6000 o/min / 6000 o/min (opcija)
Brzina brzog pomicanja (m/min)
30 m/min (X2, Y1, Z1, Z2)
Brzina brzog pomicanja (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Odskok vretena (mm)
≤0,002
Ponovljivost preciznosti pozicioniranja (mm)
≤0,003
Sustav alata
Vanjski cilindrični alati
6(□16) / 1(□20)+5(□16)
Alati za obradu završnih površina
4(ER20)
Radijalni alati uživo
1(ER20)+3(ER16)
Držač alata za duboke rupe
2 (ER16, opcionalno)
Nazadne alatne mašine
4(ER16)
Nazad pogonjeni alat
4(ER16) / Opcija
Držač alata za povratno okretanje
nema
Motorna snaga
Vreteno (kW)
6.3 kW
Protuvreteno (kW)
4.2 kW
Linearna pogonska osovina (kW)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radijalni alat za uživo (kw)
1.1 kW
Nazad na alat uživo (kw)
1 kW / 1 kW (opcija)
Pumpa za hlađenje (kW)
0,4
Ostali
Težina (kg)
3750 kg
Veličina (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

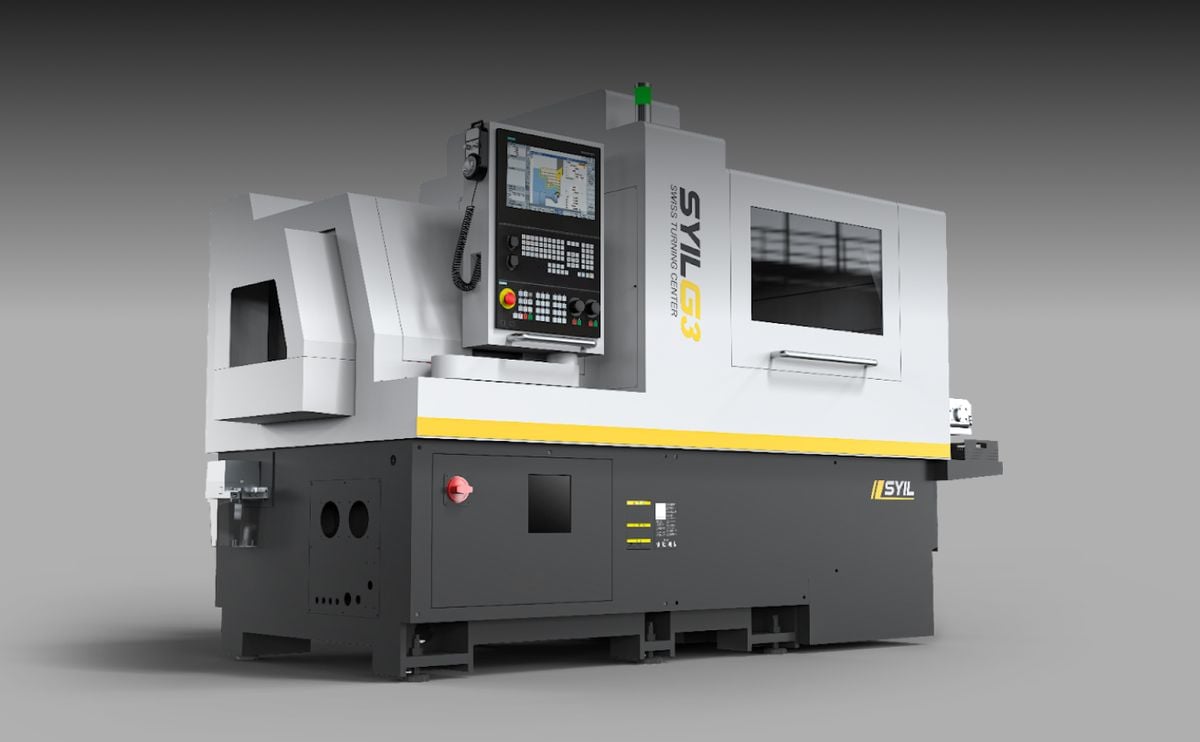

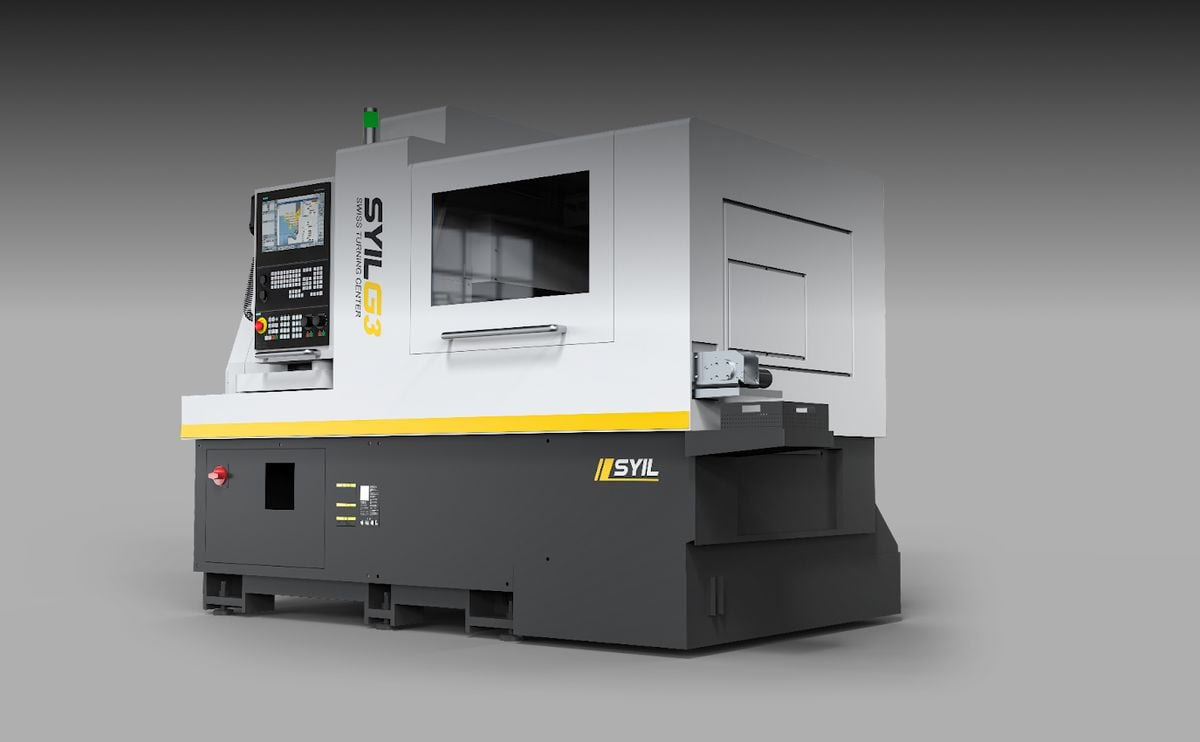

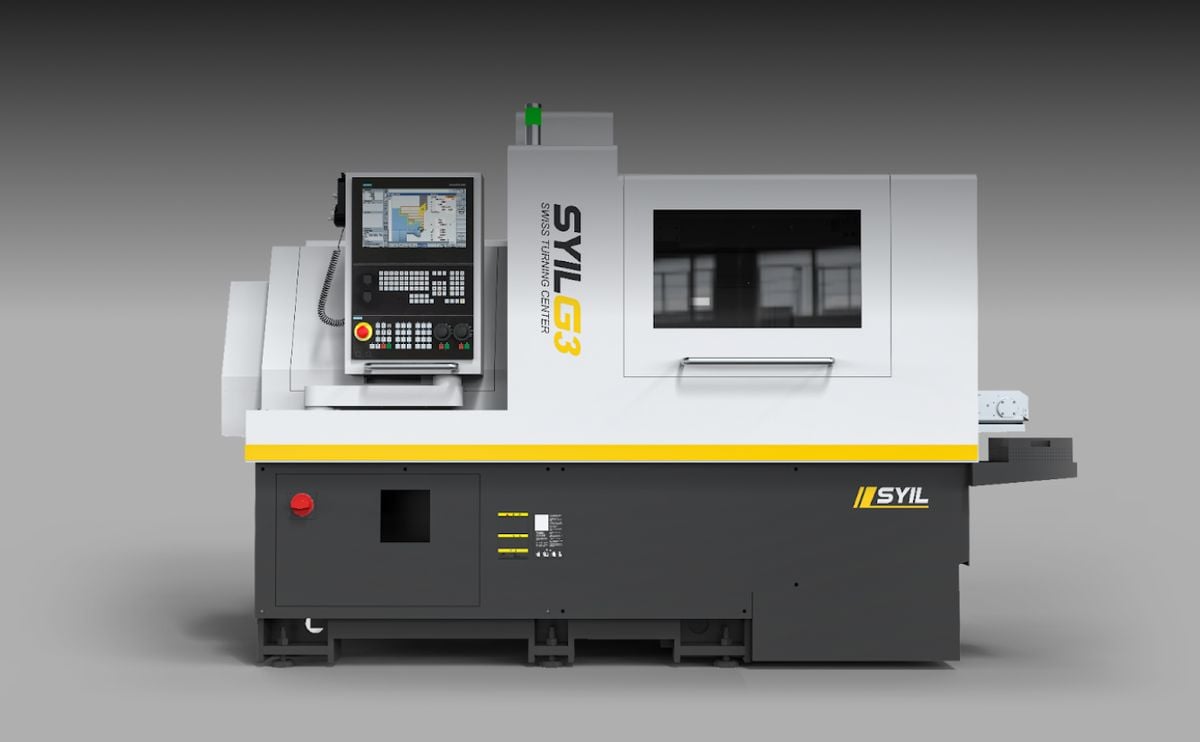

Značajke SYIL G3
Idealno za obradu malih i dugih dijelova s iznimnom preciznošću i stabilnošću.
Tehničke specifikacije
G3 L326
G3 L385
G3 L386
Mogućnosti obrade
Maksimalni promjer obradne šipke (mm)
Φ32
Φ38
Φ38
Promjer provrta vretena (mm)
Φ37
Φ39
Φ39
Maksimalna dužina obrade (mm i inči) (Bez vodičnog čahure)
2.5D (maksimalno 80)
2.5D (maksimalno 90)
2.5D (maksimalno 90)
Maksimalna dužina obrade (mm i inči) (Fiksna vodilica)
--
--
--
Maksimalna dužina obrade (mm i inč) (Rotacijski vodilni navlak)
310
310
310
Maksimalni prečnik stezanja stražnje vretena (mm)
Φ32
Φ38
Φ38
Maksimalni promjer bušenja vretena (mm)
Φ13
Φ13
Φ13
Maksimalni promjer navrtanja vretena
M12
M12
M12
Maksimalni promjer bušenja stražnje vretena (mm)
Φ10
Φ10
Φ10
Maksimalni promjer navrtanja stražnje vretena
M10
M10
M10
Maksimalni promjer bušenja radijalnog živog alata (mm)
Φ10
Φ10
Φ10
Maksimalni promjer glodanja radijalnog živog alata
M8
M8
M8
Maksimalni promjer bušenja alata s nazadnim pogonom (mm)
Φ8
Φ8 (po želji)
Φ8
Maksimalni promjer navrtanja nazad pogonjenog alata
M6
M6 (po želji)
M6
Mehaničke sposobnosti
Brzina vretena (obr/min)
8000 (rotacijski vodilica 6000)
6000 (rotacijski cilindar)
6000 (rotacijski cilindar)
Brzina stražnjeg vretena (obr/min)
osam tisuća
osam tisuća
osam tisuća
Radijalna brzina alata za živo obrubljivanje (obr/min)
6000
6000
6000
Brzina nazadnog rada alata (obr/min)
6000
6000 (po želji)
6000
Brzina brzog pomicanja (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Brzina brzog pomicanja (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Odskok vretena (mm)
≤0,002
≤0,002
≤0,002
Ponovljivost preciznosti pozicioniranja (mm)
≤0,003
≤0,003
≤0,003
Sustav alata
Vanjski cilindrični alati
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Alati za obradu završnih površina
4(ER20)
4(ER20)
4(ER20)
Radijalni alati uživo
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Držač alata za duboke rupe
2(ER16)
2(ER16)
2(ER16)
Obradni alati
4(ER16)
4(ER16)
4(ER16)
Alat na povratnu snagu
4(ER16)
Neobavezno
4(ER16)
Držač alata za povratno okretanje
--
--
--
Motorna snaga
Vreteno (kW)
6.3
6.3
6.3
Stražnja vretena (kW)
4.2
4.2
4.2
Linearna pogonska osovina (kW)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radijalni alat za uživo (kw)
1.1
1.1
1.1
Povrat na alat uživo (ključna riječ)
jedan
1(po želji)
jedan
Pumpa za hlađenje (kW)
0,4
0,4
0,4
Težina i veličina
Težina (kg)
3750
3750
3750
Veličina (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
